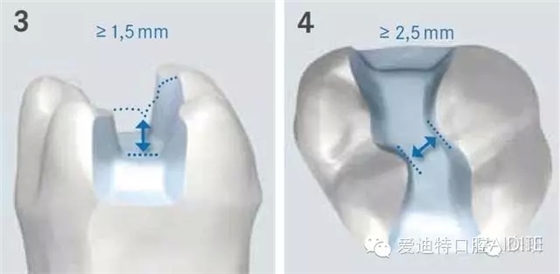

市面上的嵌體材料多種多樣，瓷嵌體良好的機械強度和美觀性，成為近幾年的越來越多醫(yī)生選擇的修復(fù)體。在此我們主要看看瓷嵌體的設(shè)計要遵循的幾點原則：一、窩洞底部、側(cè)壁等過渡區(qū)域，都應(yīng)修整圓鈍；窩洞輪廓線也需修整圓鈍。1. 瓷嵌體雖然抗壓強度高，但抗折能力低，脆性也大，如果牙體有銳角，容易引起應(yīng)力集中而造成嵌體折裂，所以牙體制備后的所有過度區(qū)域都要磨圓鈍。2. 通常金屬嵌體的制備需要在洞緣磨出45度、0.5-1mm寬的小斜面，目的是增加金屬嵌體與牙體的密合度，降低邊緣牙齒組織的折裂。但瓷嵌體由于抗折能力低，邊緣要有一定的厚度，所以不需要制備斜面。二、要確保最小咬合面深度不小于1.5mm，最窄寬度在2.5mm以上。三、建議窩洞向合面外展6-10度；且窩洞過渡區(qū)的表面角應(yīng)接近90度。醫(yī)生在進行嵌體修復(fù)時常遇到的問題是：嵌體就位不下去。嵌體往往涉及多個線面，需要醫(yī)生尤其注意要取得共同就位道。國內(nèi)教科書對金屬嵌體的合面外展角度要求是3-5度，但嵌體建議擴展到6-10度，以利于順利就位。因增加外展而減少的摩擦固位力，可以通過樹脂粘接來彌補。窩洞過渡區(qū)的表面角建議接近90度，也是為了方便就位，同時可增強嵌體與牙體組織的穩(wěn)定性。
來源于網(wǎng)絡(luò)
