Implant Dentistry雜志中提取
作者：Zeev Ormianer, DMD,* Shlomo Matalon, DMD,* Jonathan Block, DMD,† and Jerry Kohen, DMD‡VOLUME 25, NUMBER 4 2016
文獻導讀：研究表明較大的螺距，較深的尖端螺紋，較小的種植體核會減少長期的骨質喪失。單體式V形螺紋設計的種植體獲得了100%的保存率
【目的】本研究是通過觀察3種種植體在螺距、導距和螺旋角的不同螺紋設計來體現種植體的大體結構對邊緣性骨質丟失的影響。所有的種植體都由相同的公司提供，并且有相同的微觀結構表層。
【材料和方法】本研究是非隨機回顧性雙盲實驗，數據由以色列特拉維夫大學的一個獨立小組從一個全科醫生的私人診所的病歷中獲得，一共有代表了3種不同大體結構的1361顆種植體符合篩選條件。
【結果】在1361顆種植體中有50顆失敗了，種植體的總體保存率是96.3%。三個組的保存率分別是：A組96.6%，B組95.9%，C組100%。A、B、C三組的平均骨質喪失分別是2.02(±1.70)mm，2.10(±1.73)mm，1.90(±1.40)mm。配對檢驗的 結果顯示A組的骨質喪失比B組少(P=0.036)。
【結論】較大的螺距，較深的尖端螺紋，較小的種植體核會減少長期的骨質喪失。單體式V形螺紋設計的種植體獲得了100%的保存率。
【關鍵字】種植體螺紋設計，骨質喪失，V形螺紋，雙螺紋。
市場上有許多種不同螺紋設計的種植體，螺紋設計會對植入轉矩和初期穩定性產生影響，也可以加強早期接觸，分散咬合壓力，增加骨-種植體界面的接觸面積[1-3]。種植體幾何學還可能對邊緣性骨質喪失有影響。螺紋的4種主要幾何參數是：螺距，螺紋導距，形狀，深度[4]（圖1）。
圖1. 四種主要的螺紋特點：螺距，螺紋導距，形狀和深度。這些特點會影響長期骨質喪失和種植體的保存。螺紋螺距最重要的影響是在表面區域。種植體可以設計為自攻型螺紋，根尖部較大的螺紋深度，并向冠部逐步減小。
對于不同種植體螺紋設計的不同點來說，螺距對表面層影響最大[5]。在一篇體外動物實驗研究中強調了較小的螺距對于增加種植體穩定的重要性[6]。
螺紋導距的大小與植入種植體的旋轉次數成負相關[5]。螺旋線角隨螺紋導距的增加而增加，從而對傳導到骨組織的力量大小有潛在性影響[7]。
螺紋的形狀對長期負重的功能來說很重要[5]。在動物實驗中，不同的螺紋形狀展現了不同的性能[8]，咬合負重所產生的力的方向受到螺紋尖端面角的影響[1]。通過有限元分析衡量種植體骨結合的設計系數得出的結論是，方形螺紋設計與其他螺紋設計相比，對咬合負重更有利[7]。
較大的螺紋深度增加了功能性表面區域，這對于松質骨來說是一個優勢。而較淺的螺紋更容易植入，所以更適合密質骨[5-9]。種植體尖端使用更深的螺紋使之自攻性更好，同時逐漸減小冠部螺紋深度。這樣的設計目的是增加傳導給延展性好的海綿狀骨的負重，而減小傳導給嵴部皮質骨的負重，這樣可以減小皮質骨的吸收[10]。然而，我們對于這些宏觀結構是怎樣減少或者增加骨質喪失的原理研究得很少。
很多文獻運用有限元分析的方法來評價螺紋設計對植入骨中的種植體所受到的壓應力和拉應力的影響，結論顯示了不同的螺紋設計的性能不同[11-15]。
已經有臨床研究通過評價種植體周圍牙槽嵴處骨質喪失來考察種植體的臨床效果和成功率[16-21]。但還沒有研究對比螺紋設計形式，不論是自攻型螺紋[16,17,19]還是三倍導程的V形螺紋設計[18,21]，只有一項研究中對比了兩種不同的螺紋，但是這兩種種植體經過了不同的表面處理[20]。這項研究評估了不同種植體螺紋和表面處理方式的影響參數，其中包括一年后的邊緣骨質喪失情況。研究包含了兩種種植體。一種是有較小的導距和較大的面角的V形螺紋，另一種是較大螺距較小面角的反向鋸齒V形螺紋。在一年的隨訪期內，V形螺紋在邊緣性骨質喪失方面取得了微弱的優勢，這種傾向可能與螺紋設計、表面處理或二者均有關系。
沒有文獻提及螺紋幾何性能和骨質喪失的關系，然而種植體螺紋設計的幾何性能可能隨著時間的推移對骨質喪失造成影響。
本研究的目的是比較三種不同螺紋設計對牙種植體周圍長期性邊緣骨質喪失的影響。三種被研究的種植體均來自同一家公司且有相同的微觀表面結構。
材料與方法
研究納入標準
本研究的候選對象是有一顆或多顆缺失牙或無保留價值的牙的部分牙列缺失患者，并且后續治療選擇的是種植方式修復缺牙。納入的患者年齡最小為18歲，無牙體牙髓疾病，有維持口腔衛生的意愿，有按要求復診的能力。參與者都簽署了知情同意書。
研究排除標準
不能每年復診的病人，沒有在潔牙員處完成初始治療，牙周狀況維護較差者?；颊叩氖中g(shù)病歷，恢復期數據，或者非診斷性X光片不齊全的也被排除。糖尿病患者HbA1C>8%，或者血糖值大于150mg/dL，兩年內因腫瘤行放療或者化療影響骨質代謝的患者也被排除。
患者評價
患者常規進行一次初期評價，包括仔細的臨床和牙科病歷回顧，仔細的臨床和放射學檢查（包括CT掃描），口腔衛生的評估，能否進行至少每年一次的口腔衛生預防檢查和臨床監測。教育患者改變口腔不良習慣，包括磨牙癥，咬筆，含糖等等。尤其要向患者強調吸煙的危害性。取研究模型，診斷蠟型，評估可利用的骨質的厚度和位置，患者對于美觀和功能期望的具體細節要求。種植的外科導板與相匹配的目標修復體也同時制備好。與患者交流討論治療方案以及可供選擇的其他治療，在種植體植入前取得患者簽署的知情同意書。
種植體按照供應商提供的方式植入。在種植操作的最后，種植體被軟組織覆蓋，放上愈合帽，或者放置暫時性修復體。
每年口腔衛生預防宣教和監測
要求患者至少每年一次復診進行口腔衛生預防宣教和種植體健康的監測。菌斑，牙齦退縮，探診深度，種植體周圍黏膜的健康狀況，都需要記錄。利用牙周探針(Hu-Friedy, chicago,IL)進行近中、遠中、舌側、頰側四個方位牙周探診，種植體相關的問題都要處理，取出失敗的種植體并記錄。失敗病例要進行下一步治療。
數據收集
在Maurice and Gabriela Goldschlegar牙科學?？谇恍迯拖档囊幻芯繂T指導下，數據收集由有資質學生完成，并統一經過一名操作者的校正。本研究得到了特拉維夫大學倫理委員會的同意。
所有病人的臨床相關參數都將被檢查后錄入，每位病人的數據均錄入電子表格中。用數字化可視化軟件測量牙片中種植體上可見的標志點，基臺-種植體聯合處到骨與種植體表面接觸的最高點之間的的距離，來評判牙槽嵴骨質喪失的多少。近中面和遠中面分別測量。根據已知的基臺-種植體聯合處到種植體第一圈螺紋的距離，或者冠-連接體聯合處至種植體第一全螺紋的距離，來計算測量值的變化量。
數據處理
實驗變量根據分析需要分為3個亞組，使用混合效應模型分析方法。因變量是近中和遠中骨質喪失的平均測量值，這個數值需要進一步進行對數轉變成為正態分布。所有組間進行兩兩比較。連續的數值變量進行描述性統計（例數，均值，中位數，標準差，最小值和最大值）。統計結果有顯著性的檢驗水準是犯I類錯誤的概率為5%。所有的分析都在計算機中應用統計學軟件處理。
結果
本研究是非隨機回顧性雙盲實驗，數據由以色列特拉維夫大學的一個獨立小組從一個全科醫生的私人診所的病歷中獲得，一共有1361顆種植體符合研究納入標準平均隨訪周期為107個月，最短隨訪周期為82個月。
本實驗中應用了由同一家種植體公司生產的三種不同螺紋設計的種植體，并以此分為三個組。
A組
A組患者共植入了388顆螺旋型種植體(SPI)(Alpha-Bio Tec, Petah-Tiqwa, Israel)，這些種植體都有自攻性的螺紋設計，錐形的體部和核，雙導距螺紋設計，螺紋間距寬，導距為2.1mm而螺距為1.05mm。冠部為較淺較厚的方形螺紋，中部是較深較薄的細方形螺紋，尖端部分是深V形螺紋。在尖端區域，核很細，與刃狀的深且銳利的螺紋相協調。(圖2)

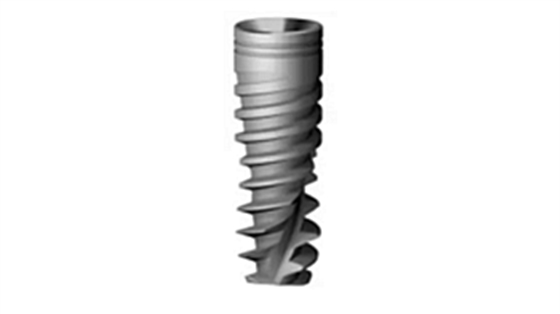

圖2. SPI種植體是錐形體部和核部大階梯螺紋的進攻型螺紋設計。根尖部銳利，螺距較寬的深螺紋相當于在植入時進行了小型的截骨術，且上方較寬的螺紋可以壓縮骨質。
B組
B組患者植入了911顆雙適應性種植體(DFIs) (Alpha-Bio-Tec)。這些種植體與螺旋型種植體一樣，也有從冠方向尖端變化的自攻性螺紋。然而，與螺旋型種植體相比，它的導距（1.2mm）和螺距（0.6mm）更小。更小的螺距意味著更鈍的螺旋角，而同樣長的種植體上將出現更多的螺旋。此外，尖端的V形螺紋也更淺，種植體核稍粗。（圖3）
圖3. DFI種植體的進攻性螺紋與SPI種植體相比導距和螺距更小。較小的螺距說明螺紋螺旋角較鈍，相同長度的種植體表面擁有更多螺紋。
C組
C組的患者植入了62顆箭狀種植體，這是一種細的、一體式的種植體，螺紋設計為單導距V形螺紋，這種螺紋有相對較直的面角，因此骨壓縮性能較明顯。種植體的體部和核部都呈錐形，尖端較細且圓鈍（圖4）。
圖4 箭狀V形螺紋種植體。單導距V形螺紋一體式設計。相對較大的螺紋面角可以壓縮骨質。種植體體部和核部是錐形的，尖端是窄圓形。
在1361顆種植體中，有50顆種植體以失敗告終，總保存率為96.3%。A組388顆螺旋型種植體中有13顆失?。ū４媛蕿?6.6%），B組911顆兩用型種植體中37顆失敗（保存率為95.9%），C組中無一例失敗（保存率為100%）。
A、B、C三組的平均骨質喪失分別是2.02(±1.70)mm，2.10(±1.73)mm，1.90(±1.40)mm（圖5）。配對檢驗的結果顯示A組的骨質喪失比B組少(表1，P=0.036)。
圖5 從種植體/基臺連接處到骨平面的測量值計算為近遠中骨質喪失的平均值。骨質喪失平均值A組為2.02(±1.70)mm，B組為2.10（±1.73）mm，C組為1.90（±1.40）mm。
討論
本研究是不同螺紋設計而相同表面處理的三種種植體的長期保存率和骨質喪失的對比研究。另外，比較兩種自攻性雙螺紋設計的不同結果（A組和B組）：B組種植體導距（1.2mm）和螺距（0.6mm）較小，尖端的V形螺紋較淺，種植體核較粗。在所有種植體組的總體保存率在96.3%。
平均骨質喪失量為：A組2.02 (±1.70) mm，B組2.10(±1.73) mm，C組1.90(±1.40) mm。配對檢驗顯示A組的骨質喪失較B組的少(P=0.036)。雖然文獻中指出，V形螺紋設計增大了骨受力情況，但是本研究的平均值無差異。導距和螺距這些重要的螺紋設計參數的不同可能只是影響了統計數據，而沒有影響臨床效果。
螺紋螺距是兩個相鄰螺紋間的距離，在相同的長度內，較小的螺距會帶來更多的螺紋數和更大的表面積[1]。在大多數種植體系統中，單位長度會采用固定大小的螺距來提供固定大小的功能表面[5]。Orsini 等人[6]研究了動物海綿狀骨中的骨結合過程，相同表面處理后的兩種種植體進行測試：一種螺距較小，一種螺距較大，較小螺距的種植體因為有更大的表面積和骨-種植體結合（BIC）而擁有更好的支抗。
螺紋導距是由生產過程中形成種植體螺紋的切割刃的數目決定的，單切割刃制造出的就是單導距的螺紋，雙切割刃造出雙導距的螺紋，三切割刃制造出三導距的螺紋。當種植體旋轉一周時，單導距螺紋會轉入一層螺紋，雙導距螺紋會轉入兩層螺紋，因此在植入時單導距螺紋種植體的旋轉次數是雙導距螺紋的兩倍[5]。在單導距螺紋中，螺距等于導距；在雙導距甚至三導距螺紋中，導距是螺距的兩倍或三倍。另外，在導距增加的同時，螺紋的螺旋角也在增加。
對于單導距、雙導距、三導距的螺紋來說功能表面是一樣大的。種植體上螺紋的數目影響著植入的難易程度。螺紋數目越小植入越容易，用于密質骨時有優勢[5]。
螺紋形狀有很多種類型。方形螺紋設計為壓應力提供了最有利的表面，鋸齒螺紋則主要是傳導壓力[5]。另外，由于會傳導負重，螺紋形狀對于初期愈合也有影響。在一項動物實驗中比較了相同表面、長度、寬度、螺紋數目、螺紋深度的三種種植體螺紋形狀，V形螺紋和反向鋸齒螺紋與方形螺紋相比，骨-種植體結合較差。在反向扭矩實驗中，方形螺紋的測試值最高[8]。
螺紋面角是螺紋面和種植體長軸垂直面之間的交角。每個螺紋都有一個尖端面和一個冠端面。一個V形螺紋可能與長軸的夾角為30°，而一個方形螺紋可能與長軸垂直。V形螺紋在軸向骨中作用下將在骨界面形成比方形螺紋傳導的壓應力更大的剪切力[1]。
螺紋深度是螺紋最大直徑和最小直徑之間的距離[1]。螺紋寬度是最冠方螺紋和最尖端的一個螺紋之間的距離[10]。
有部分有限元分析顯示方形螺紋種植體的應力分布更好[7,11]，而另外一部分則認為方形螺紋與V形螺紋沒有差別[13,22]。有些有限元分析和體外實驗證明較小的螺距和較大的表面積會帶來更好的應力分布[7,22]和更高的植入扭矩[23]。有限元分析還證明了螺紋設計對即刻負重的壓應力和拉應力的影響，發現了螺紋設計對臨床結局的重要影響[15,24,25]。在一項研究中，種植體直徑和螺紋設計的改變增加了300%的表面積，減少了壓應力和牙槽嵴處的骨質喪失[26]。方形螺紋截面得到了最好的結果。
用本研究的骨質喪失量和之前提到的Park等[20]的實驗數據比較，后者的一年期骨質喪失水平在反向鋸齒V形螺紋種植體是1.07±0.46 mm，在V形螺紋種植體是0.79 ± 0.42 mm。這個數據比本實驗中低，不過隨訪時間也相應的短。本實驗中的一個不足點在于骨質喪失只在最后一次隨訪中進行了評估，因此很難與Park的實驗進行比較。
對于本實驗中的保存率和骨質喪失而言，B組患者的保存率最低，骨質喪失率也比A組高。植入V形螺紋種植體的C組患者沒有一例失敗，骨質喪志量與A組、B組相似。
為了研究本實驗中A組與B組之間骨質喪失差別的原因，有必要明確螺旋型種植體有一些特征會導致種植體植入過程中的骨質壓縮。這些特征包括，尖銳的、寬窄合適的、深的尖端螺紋，這樣可以在植入過程中形成微型的截骨術的效果。后續越來越寬的螺紋在植入過程中造成骨質壓縮。因此，植入的種植體被一薄層壓縮的骨質所包饒，這也將使種植體周圍的應力分布更為均勻，增加松質骨中的受力，減少皮質骨上的受力，從而保護牙槽嵴處骨質[27]。發現骨質壓縮是一種增加種植體骨結合的方法的這個事實也同樣支持這種理論。通過種植體植入前的鉆孔技術壓縮骨質，已經在實驗狗體內證明植入后12周即可以增強骨-種植體結合和骨密度[28]。在另外一個動物實驗中，在預備植入種植體的位置使用骨冷凝器也可以達到相似的結果，但是只出現在初始愈合期[29]。最近Trisi等[30]的一篇文獻中也支持了這種假設，較深的寬窄適宜的螺紋會增加種植體周圍的骨質密度，反過來也解釋了A組隨時間推移而邊緣性骨質喪失較少的現象。這項研究發現，在低密度骨中，較大的螺紋可以形成較高的骨-種植體結合。另外，較大螺紋的種植體對骨質密度的增加還體現在種植體周圍對松質骨的壓縮。在高密度骨中，較大螺紋的種植體靠近松質骨的表面有更高的骨改建率。
一體式V形螺紋種植體的100%的保存率可能是由于種植體與連接體間沒有間隙。在一篇前瞻性多中心的一體式種植體研究[31]中也展示了一體式種植體的高保存率，其累計保存率達到98.8%（在三年的隨訪期間67顆種植體中有一例失敗）。與上述研究中相同的一體式種植系統還在另一個短期回顧性研究中得到了有意義的大限[32]。在平均10個月的隨訪期內，22顆延期負重的種植體有100%的保存率，而95顆即可負重的種植體只有93.7%的保存率。第三篇一體式種植系統報道了96.7%的保存率，在12個月的隨訪期內，31顆窄一體式即刻負重種植體中有1顆失敗[33]。
結論
受研究所限，我們認為較大的螺距，較深的尖端螺紋，較小的種植體核會減少長期的骨質喪失。單體式V形螺紋設計的種植體獲得了最高的保存率。
聲明
作者承諾與本文中所提及的產品和信息沒有直接或間接的經濟利益沖突。
1. Strong J, Misch C, Bidez M. Functional surface area: Thread form parameter optimization for implant body design. Compend Contin Educ Dent. 1998;19:4–9.
2. Steigenga JT, al-Shammari KF, Nociti FH, et al. Dental implant designand its relationship to long-term implant
success. Implant Dent. 2003;12:306–317.
3. Javed F, Romanos GE. The role of primary stability for successful immediate loading of dental implants. A literature review. J Dent. 2010;38:612–620.
4. Misch CE. Scientific rationale for dental implant design. In: Misch CE, ed.Dental Imlant Prosthetics. St. Louis, MO:Elsevier Mosby; 2005:322–340.
5. Misch CE. Scientific rationale fordental implant design. In: Misch CE, ed.Contemporary Implant Dentistry. 3rd ed.St. Louis, MO: Elsevier Mosby; 2008:200–232.
6. Orsini E, Giavaresi G, Trire A, et al.Dental implant thread pitch and its influence on the osseointegration process: Anin vivo comparison study. Int J Oral Maxillofac Implants. 2012;27:383–392.
7. Chun HJ, Cheong SY, Han JH, et al.Evaluation of design parameters of osseointegrateddental implants using finite element analysis. J Oral Rehabil. 2002;29:565–574.
8. Steigenga J, Al-Shammari K, Misch C, et al. Effects of implant thread geometry on percentage of osseointegration and resistance to reverse torque in the tibia of rabbits. J Periodontol. 2004;75:1233–1241.
9. Misch CE, Steignga J, Barboza E, et al. Short dental implants in posterior partial edentulism: A multicenter retrospective 6-year case series study. J Periodontol.2006;77:1340–1347.
10. Abuhussein H, Pagni G, Rebaudi A,et al. The effect of thread pattern uponimplant osseointegration. Clin Oral Implants Res. 2010;21:129–136.
11. Patra AK, DePaolo JM, D’Souza KS, et al. Guidelines for analysis and redesign of dental implants. Implant Dent.1998;7:355–368.
12. Hansson S, Werke M. The implant thread as a retention element in cortical bone: The effect of thread size and thread profile: A finite element study J Biomech.2003;36:1247–1258.
13. Geng JP, Ma QS, Xu W, et al.Finite element analysis of four threadform configurations in a stepped screw
implant. J Oral Rehabil. 2004;31:233–239.
14. Abu-Hammad O, Khraisat A, Dar-Odeh N, et al. Effect of dental implant cross-sectional design on cortical bone
structure using finite element analysis. Clin Implant Dent Relat Res. 2007;9:217–221.
15. Chowdhary R, Halldin A, Jimbo R,et al. Evaluation of stress pattern generated through various thread designs of dental implants loaded in a condition of immediately after placement and on osseointegrationdan FEA study. Implant Dent. 2013;22:91–96.
16. Romanos GE, Nentwig GH. Single molar replacement with a progressive thread design implant system: A retrospective clinical report. Int J Oral Maxillofac Implants. 2000;15:831–836.
17. Morris HF, Winkler S, Ochi S, et al.A new implant designed to maximize contact with trabecular bone: Survival to 18 months. J Oral Implantol. 2001;27:164–173.
18. Khayat PG, Milliez SN. Prospective clinical evaluation of 835 multithreaded tapered screw-vent implants: Results after two years of functional loading. J Oral Implantol.2007;33:225–231.
19. Danza M, Guidi R, Carinci F. Spiral family implants inserted in postextraction bone sites. Implant Dent. 2009;18:270–278.
20. Park JC, Ha SR, Kim SM, et al. Arandomized clinical 1-year trial comparing two types of non-submerged dental implants. Clin Oral Implants Res. 2010;21:228–236.
21. Ormianer Z, Palti A, Demiralp B,et al. Implant-supported first molar restorations:Correlation of finite element analysis with clinical outcomes. Int J Oral Maxillofac Implants. 2012;27:e1–e12.
22. Fuh LJ, Hsu JT, Huang HL, et al.Biomechanical investigation of thread designs and interface conditions of zirconia and titanium dental implants with bone:Three-dimensional numeric analysis. Int J Oral Maxillofac Implants. 2013;28:e64–e71.
23. Dos Santos MV, Elias CN, Cavalcanti Lima JH. The effects of superficial roughness and design on the primary
stability of dental implants. Clin Implant Dent Relat Res. 2011;13:215–223.
24. Bozkaya D, Muftu S, Muftu A. Evaluation of load transfer characteristics of five different implants in compact bone at different load levels by finite elements analysis. J Prosthet Dent. 2004;92:523–530.
25. Chang PK, Chen YC, Huang CC,et al. Distribution of micromotion in implants and alveolar bone with different
thread profiles in immediate loading: A finite element study. Int J Oral Maxillofac Implants. 2012;27:e96–e101.
26. Misch CE. Implant design considerations for the posterior regions of the mouth. Implant Dent. 1999;8:376–386.
27. Fromovich O, Karmon B, Armellini D. A new concept of tapered dental implants: Physiology, engineering, and
design. In: Babbush CA, Hahn JA, Krauzer JT, et al, eds. Dental Implants the Art and Science. 2nd ed. St. Louis, MO: Saunders Elsevier; 2011:414–434.
28. de Oliveira RR, Novaes AB Jr, Taba M Jr, et al. The effect of bone condensation and crestal preparation on
the bone response to implants designed for immediate loading: A histomorphometric study in dogs. Int J Oral Maxillofac Implants. 2007;22:63–71.
29. Schlegel KA, Kloss FR, Kessler P,et al. Bone conditioning to enhance implant osseointegration: An experimental study in pigs. Int J Oral Maxillofac Implants. 2003;18:505–511.
30. Trisi P, Berardini M, Falco A, et al.Effect of implant thread geometry on secondary stability, bone density, and boneto-implant contact: a biomechanical andhistological analysis. Implant Dent. 2015;24:1–8.
31. Finne K, Rompen E, Toljanic J.Three-year prospective multicenter study evaluating marginal bone levels and soft tissue health around a one-piece implant system. Int J Oral Maxillofac Implants.2012;27:458–466.
32. Sennerby L, Rocci A, Becker W,et al. Short-term clinical results of Nobel Direct implants: A retrospective multicenter analysis. Clin Oral Implants Res.
2008;19:219–226.
33. Reddy MS, O’Neal SJ, Haigh S,et al. Initial clinical efficacy of 3-mm implants immediately placed into function in conditions of limited spacing. Int J Oral Maxillofac Implants. 2008;23:281–288.
來源： AlphaBioTec
