如何做好種植導板，如何提高導板精度？
作為今年10月上海國際口腔器械展的大型學術交流活動之一，由上海民營口腔醫療專委會主辦《種植導板應用病例展示交流》活動將會在口腔展上亮相。10月上?？谇徽笵enTech China微信參觀報名現已開始。
“以修復為導向的種植技術”理念指在口腔種植修復治療過程中，為了實現預期的功能與美學效果，并滿足生物力學的要求獲得長期的維存率，按理想狀態的修復體所要求的位置、方向及角度植入種植體，制定理想狀態的修復體所需要的種植外科治療方案。通過口內掃描，CBCT和3D打印技術制作種植手術導板是目前我們最為熟悉的種植導航技術，其界定了種植手術的方向、深度與安全性，目前，種植導板在口腔種植手術中已被廣泛應用。

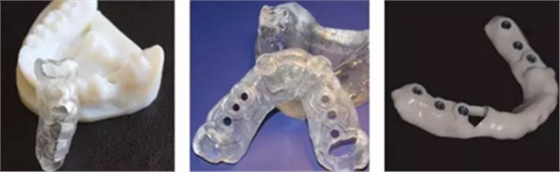

數字化種植導板

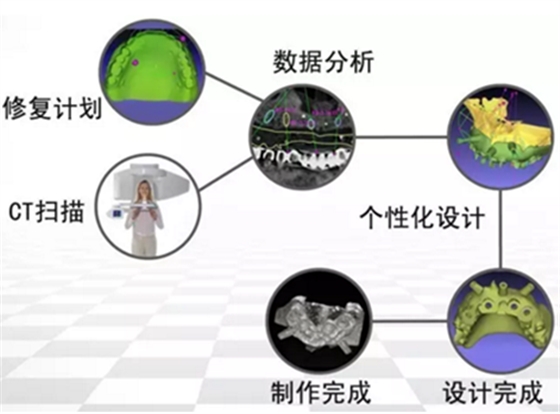

醫生提供口腔CBCT數據以及口內掃描數據，在計算機輔助下重建三維模型，個性化設計手術方案，包含了植入種植體的數量、位置、角度和深度等信息，然后通過3D打印設備進行打印，即可完成3D數字化種植導板。
種植手術的好幫手——定位神器
產品優勢
1、種植導板的精確定位和引導，避免了種植手術中常見的側壁穿孔，種植位置、方向、深度欠佳等問題。
2、以美學修復效果為導向設計而成的導板，引導最合適的植入位置，種植修復效果更加理想。
3、種植導板的輔助，可同時完成多個植體的種植，提高整個手術的效率。
4、可根據導板引導，完成即刻種植的手術，減輕用戶的痛苦。
說了這么多優點，難道每個人都能做好種植導板嗎？這可不一定。
目前國內市場上的導板種類也越來越多，相關技術水平也參差不齊，最讓行業人士關注的問題就是種植導板的精確度。
首先，我們需要明確的一點是：沒有100%準確的導板！
是的，雖然很遺憾，但是這是事實：以現有的技術水平，100%準確的把術前設計的方案復制到患者口內的導板是不存在的，至少目前不存在。下面是一段比較權威的關于導板精度的統計。
最近一篇關于數字化導板精確性的系統性評述納入了19篇研究，1688顆種植體，結果顯示種植體頸部的線性偏差平均為0.99mm，在根尖部平均偏差為1.24mm，深度誤差平均為0.46mm，角度偏差平均為3.81°。并認為數字化手術導板的誤差在2mm以內均屬正常，把誤差降到0.5mm以下是非常困難的。
——譚震 《口腔種植關鍵技術實戰圖解》
雖然這很令人沮喪，但我們同時也要明確另外一點：只要導板精度誤差在可控范圍內，它對牙醫提供的幫助也是毋庸置疑的，讓自由手種植中遇到的難題得以解決或者變得容易解決。
那么我們需要解決的問題就很明確了：提高導板的精度。
影響導板的精度的因素有很多，有能解決的和不能解決的，下面我們就其中比較主要的幾點進行說明。
1 導板結構導致的誤差

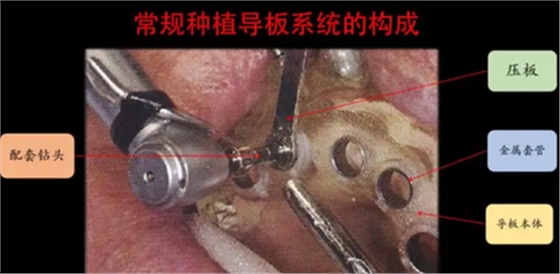

上圖是目前市面上常見的導板結構，一般由3D打印的導板本體+金屬套管+壓板+鉆頭一共四部分構成，當然也有沒有金屬套管或者沒有壓板只有三部分構成的導板，過多的結構造成過多的縫隙，如上圖，4個結構之間一共有3層縫隙，當然縫隙由于不同廠家的技術水平不同有大有小，但縫隙是絕對存在的，這就會導致術中不可避免的出現下圖所示的情況。
即：種植體越長，誤差越大。
2 導板就位準確性對精度的影響

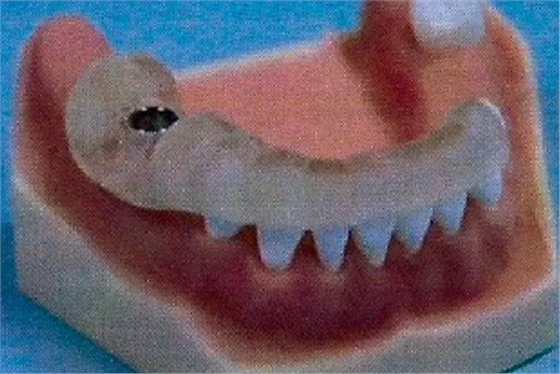

下圖所示的常規牙支持導板，并不能自己穩定的固定在患者牙齒上，使用時需要用手按壓，不可避免的會造成一些晃動，導致誤差的產生。
為什么無法固定使用時需要用手按壓呢？我們對相關導板設計文件進行了解剖，請看下圖。

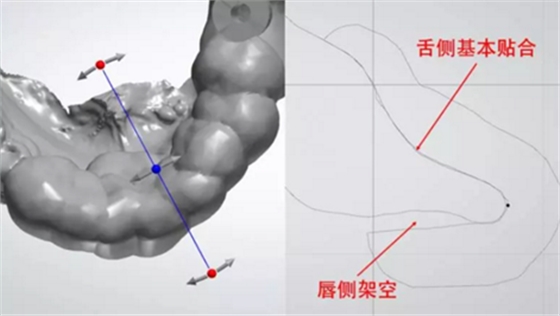

左圖是導板架在模型上的設計圖紙，我們做剖面（右圖）后發現，導板并不是和模型上的牙齒完全貼合，這就導致使用時無法自己固定，需要用手按壓。
3 導向高度過低引起的誤差

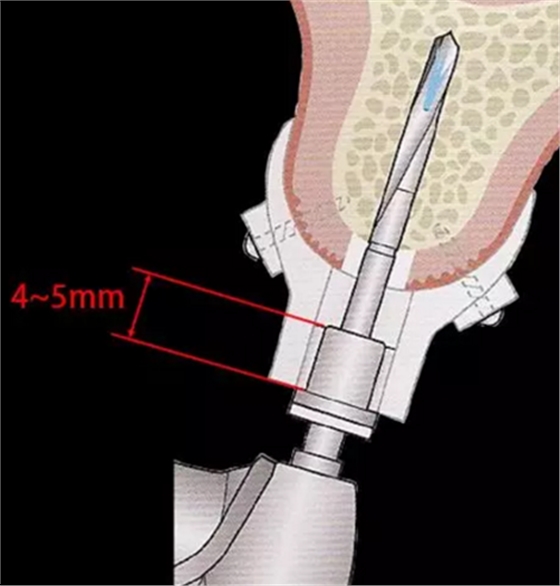

大多數導板金屬套管高度都是5mm，并且直徑比相匹配的擴孔鉆大0.2mm，這會導致種植體出現約5°的角度偏差(Valente F 2009 , Cassetta M 2013)?？赏ㄟ^盡可能地增加套管的高度和減少直徑差來降低誤差。
Van Assche(2010)認為把套管高度從5mm增加到8mm時，角度誤差可以從3.5°減少到2°。
4 導航程度對精度的影響

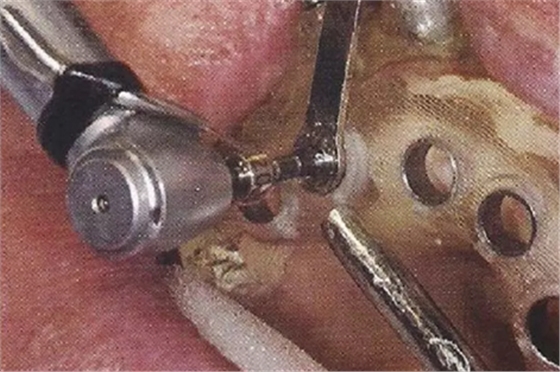

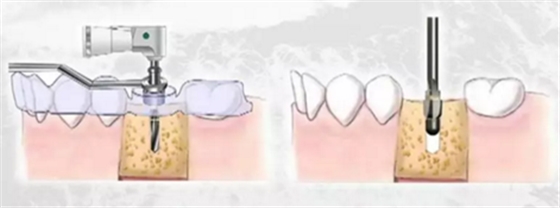

目前大部分的都是下圖所示的半程導航，即在導板上備完初始幾孔，然后需要取下導板用種植體品牌專用的工具盒完成最后幾孔的操作和植入種植體，這樣不可避免的會導致一定的誤差。
5 術中操作的繁瑣程度對精度的影響
還是這張圖，如果是牙支持導板的話還會多出一兩根手指，這就導致患者狹小的口內存在導板、壓板、手機、吸唾管、拉鉤和手指等部件，過多的結構勢必會影響到術者的操作，可能對精度會造成一定的影響。
6 系統性的誤差
包括在CT影像采集、計算機設計軟件的數據處理嶼加工以及3D打印技術全過程。
這些方面的誤差以目前的技術來講都是不可避免的，算是影響誤差較小的因素，各導板廠家差距不大。
終上所述
