數字化手段實現螺絲固位的CAD/CAM即刻臨時修復
Dr Sepehr Zarrine & Jerome Vaysse，法國
介紹
成功的即刻種植和即刻負載仍然是臨床工作的最大挑戰之一。在將種植體即刻放入拔牙窩后，完成螺絲固位的CAD/CAM臨時修復對于獲得良好的美學效果是至關重要的。
目前，常規方法完成臨時修復需要患者多次就診并且醫生要經歷多個耗時的步驟。對于患者來說，從植體植入到完成臨時修復并能即刻負載這天是一段長期且疲累的經歷。為了避免患者經歷“馬拉松”式的一天，治療過程需要被縮短。這需要患者、醫生和技師互相配合，從拔牙到修復設計（包括術前進行個性化修復體輪廓的設計）都依從一套結果可預期的治療過程。
使用新方法還可以改善患者的治療體驗并提高滿意度。本病例報告的目的是介紹一種使用最新修復和手術設計軟件進行螺絲固位CAD/CAM即刻臨時修復的新型一步式手術程序，這種方法在進行數字化治療方案制定以及修復方案選擇時可以將牙科技師的想法無縫整合在其中。
初始狀況

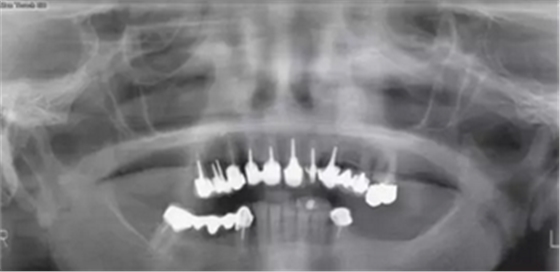

患者65歲，女性，非吸煙者，全身狀況欠佳，希望重獲咀嚼能力?；颊呶盖谐蟪霈F(xiàn)惡病質，消化功能受損，從而導致口腔狀況加重（圖1）。
圖1
患者3區磨牙缺失，#26冠修復，頜曲線已改變。#13~15松動3度（Lindhe和Muehlmanm分度）。牙根齲壞并根折，#14、15牙齦炎癥明顯但沒有膿腫和上頜竇炎。#47伸長，#47~43固定橋頜曲線異常。并沒有足夠的頜間距離能夠使#16作為拮抗。
為了防止繼發感染并提高患者美觀和舒適度，我們首先處理1區的問題。考慮到患者的全身狀況和用藥情況，我們選擇了非創傷性治療方法。
治療方案如下：
#47和#43：使用2顆單獨的種植修復（Straumann軟組織水平RN種植體，Roxolid材料，SLActive表面），不改變原有頜曲線。
#26：根管治療后截冠+冠修復。
#35和#36:2顆種植單冠（Straumann軟組織水平WN種植體，Roxolid材料，SLActive表面）。

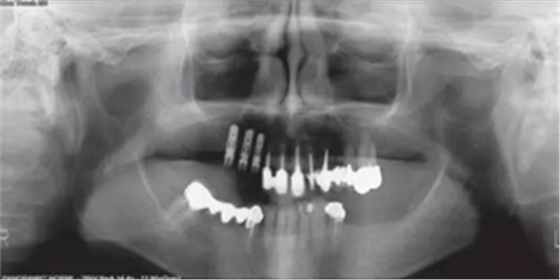

#13~16：拔除#13~15后種植修復（Straumann骨組織水平RC種植體，Roxolid材料，SLActive表面）?；颊邔⒂幸粋€較短的牙弓。然而，咬合力可以被平均分配并且咀嚼效率不會受到明顯影響。目前的狀況迫使我們妥協，在右上尖牙、前磨牙和磨牙的位置放置3顆植體（圖2）。
圖2
我們的目標是無創拔除這3顆齲壞牙齒，不翻瓣即刻植入種植體并即刻負載從而可以修復其他區段牙齒。為了最大限度的保證準確性并減少步驟，我們使用了數字化手術導板，這樣術后可以完成螺絲固位的CAD/CAM臨時修復。
治療設計

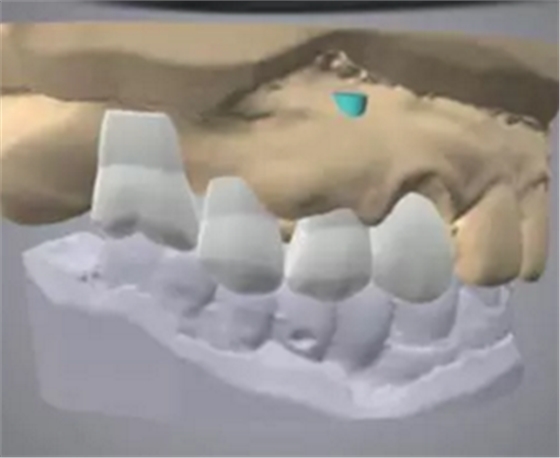

在詳細的3-D診斷后，使用種植設計軟件（coDiagnostiX，Dentalwings）將#13~15虛擬拔除。修復設計使用Straumann CARES Visual完成（圖3）。
圖3
使用在線平臺協同工具（Dentalwings）將修復設計與種植設計軟件整合起來。3-D影像DICOM數據和修復設計的STL文件通過coDiagnostiX相配。整合平臺可以使醫生和牙科技師實時合作完成最終的治療方案——包括植體放置以及修復設計（圖4）。
圖4

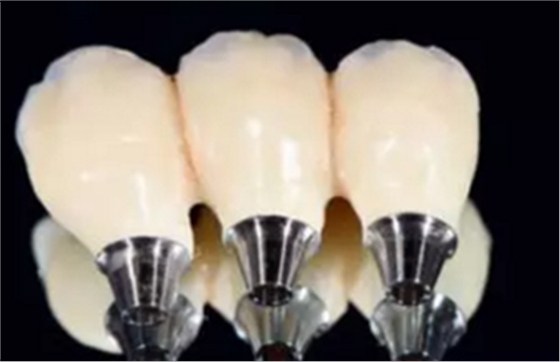

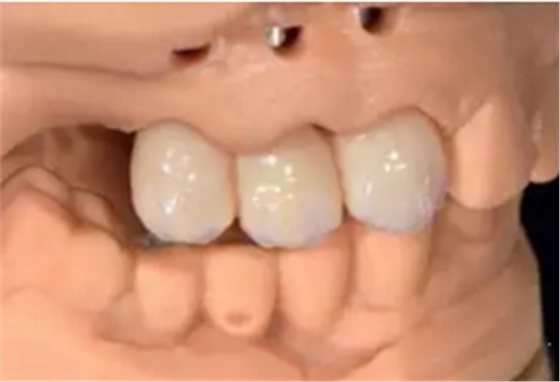

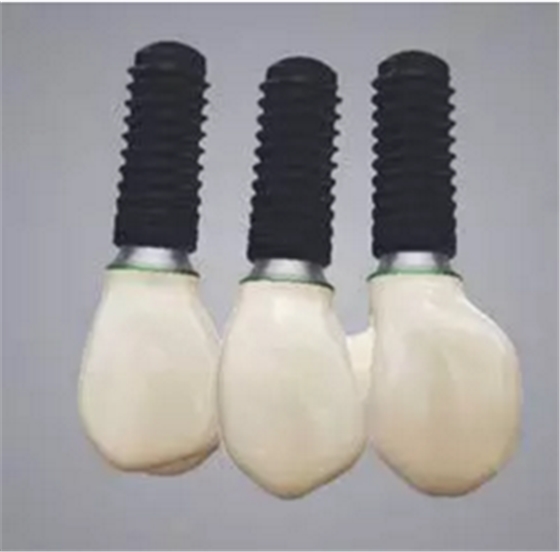

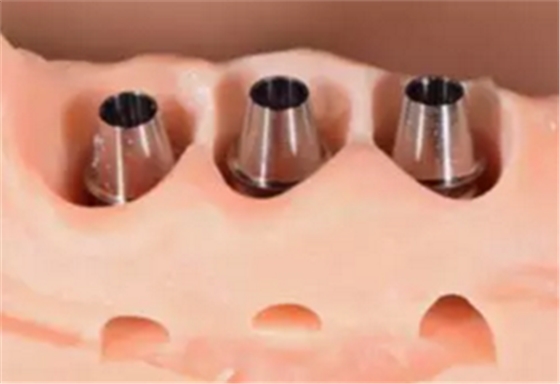

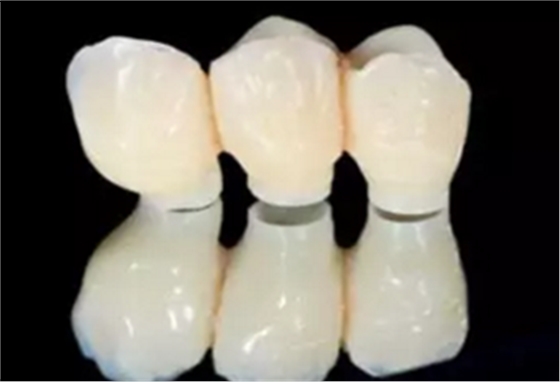

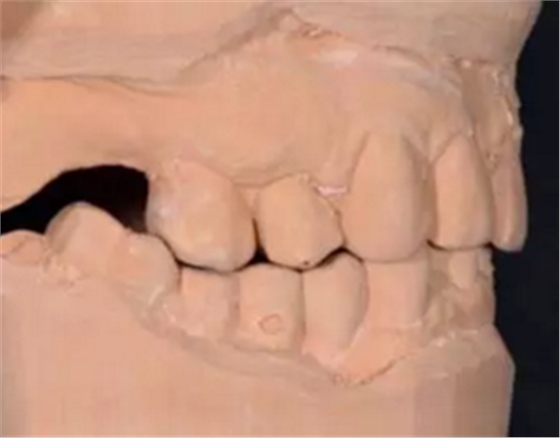

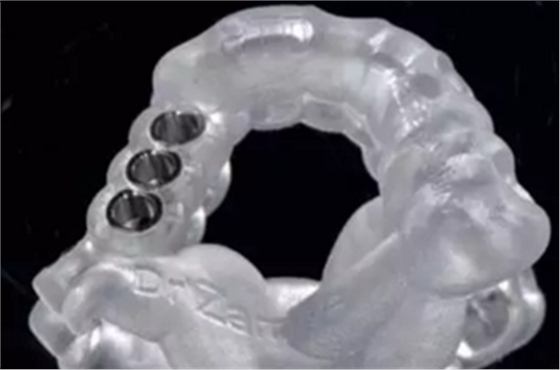

使用coDiagnostiX設計手術導板（圖5）并3-D打印出來（Objet Eden260VS Dental Advantage，Stratasys，明尼蘇達，圖6）。手術導板是牙和腭側粘膜共同支持式。為了防止側方移位，在導板中添加了固位螺絲（Straumann Bone Block Fixation）。虛擬設計了個性化二段式三單位橋（圖7），將使用PMMA修復材料做成的CAD/CAM修復體粘接到預成的粘接基臺上（Straumann Variobase for bar and bridges + Polycon ae，Straumann CARES X-Stream，圖8–10）。提前在打印頜架上檢查橋的設計和咬合（Dreve Dentamid，德國，圖11），然后密封，連同頜架和手術導板一起送到牙科診所。
圖5
圖6
圖7
圖8
圖9
圖10
圖11
手術過程

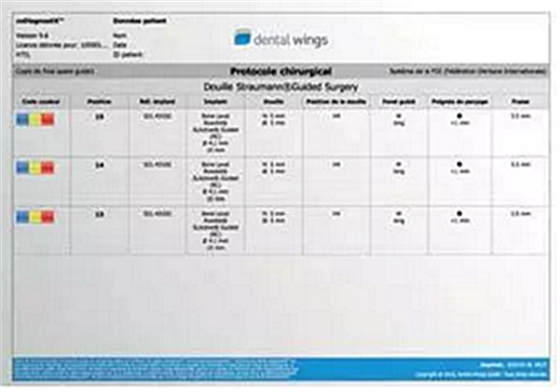

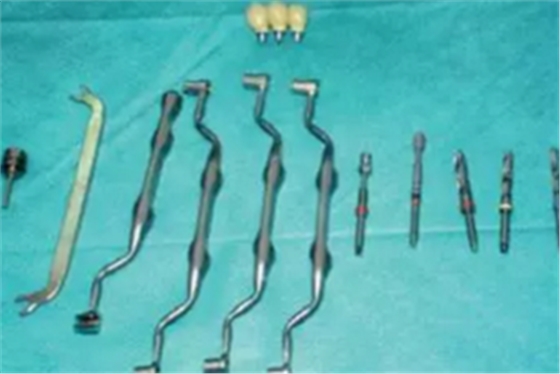

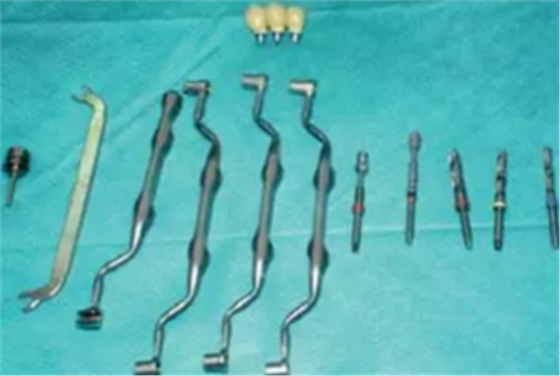

在手術當天（圖12&13），種植設計軟件提供的手術方案指導臨床醫生完成手術過程，并提示醫生使用導板輔助手術工作盒中的合適工具（止動環，鉆把手等，圖14&15）。
圖12
圖13
圖14
圖15
為了防止軟組織變形從而影響手術導板的穩定性，我們采取了局部麻醉：
前庭溝：上頜結節注射法麻醉上牙槽后神經，在眶下孔注射麻醉上頜神經分支上牙槽前神經。
腭側：在切牙孔注射麻醉鼻腭神經，在腭大孔注射麻醉腭大神經。
拆冠后，將#13牙根拔除，仔細處理傷口，搔刮牙槽窩并沖洗干凈。分離齦乳頭，修整過薄的骨壁，促進拔牙后愈合。
放置手術導板，在上頜#17區域使用14mm長的螺絲固定（圖16）。
圖16
通過導板完成備洞過程。為了防止骨過熱，采用提拉式備洞同時大量沖洗。雖然上頜骨較軟，仍需使用成形鉆。這對于按步驟按照設計完成準確的植體植入是至關重要的。為了更精準的植入植體，我們選擇了比常規較短的種植體。這樣我們可以通過使用手術導板在更快植入植體的同時保證最終種植的位置（深度和角度）。
種植體穩定在扭力50Ncm（圖17）。移除手術導板后，級差備洞過程中收集的骨屑用于填充間隙成形牙槽嵴。鄰間齦乳頭通過轉瓣重新在頰側復位。
圖17
將腭側牙齦部分剝離形成帶蒂瓣來重建齦乳頭。通過縫合固定牙齦位置（圖18）。螺絲固位的兩段式CAD/CAM橋在術前準備好，術后即刻放置并使用螺絲固位于種植體上（圖19，20）。螺絲固位過程施以略大扭力，但這對種植體沒有任何影響，因?yàn)榉N植體尚未完成骨整合，并且機械壓力很小。這樣做是為了輕微改善臨時橋在咬合狀態的適應能力。
圖18
圖19
圖20
另外，SLA表面可以吸附血漿中的蛋白質，，并促進纖維網狀結構的形成從而加速骨成熟。這對于拔牙后即刻種植并即刻改善美觀的治療方式來說是一個巨大的優點。術后10天（圖21）和4周（圖22）復查，明確牙齦恢復狀態和種植體結合情況。術后沒有出現疼痛、水腫或血腫的情況。
圖21
圖22
結果
即刻種植即刻負載在控制良好的情況下也能獲得良好的預期效果。數字化拔牙結合術前制作螺絲固位的CAD/CAM臨時修復可以在不需椅旁粘接的情況下成功實現即刻負載。整個治療流程全部是數字化的。只需單獨的手術過程就可以實現個性化的修復重建過程。
作者介紹
Dr Sepehr Zarrine，口腔醫學博士（DDS），口腔外科醫生。就職于種植?？圃\所（Saint Die, 法國）。ITI法國講師。歐洲口腔種植大師。手術，修復，骨移植（法蘭克福/邁因，德國）?？谇活M面重建大學文憑（醫學，巴黎VII）。
聯系方式：[email protected]
surgitechstudies.com
Jerome Vaysse，口腔技師（DT），法國圖盧茲HTD（High Tech Dental）技工室管理主管。ITI會員，Straumann技工學院國際指導老師。技工室專攻CAD/CAM，種植，美學，導板輔助手術（CoDiagnostix）相關修復。
