藻酸鹽印模材料是一種彈性不可逆的印模材料。
常用的有藻酸鈉、藻酸鉀、藻酸銨。
分為粉劑型和糊劑型兩種，粉劑型與水調(diào)和使用，糊劑型與膠結(jié)劑配合使用。
目前臨床上常用的量藻酸鉀粉劑印模材料。該材料粒度細(xì)，富有彈性，制取的印模精確度高，使用方便（取模時只要將粉劑與水按比例混合即可使用）可用于各類修復(fù)治療的印模制取。
一）用物準(zhǔn)備：
1、托盤
2、調(diào)拌刀
3、橡皮碗
4、藻酸鹽粉劑印模材料
5、檢查盤
6、清水
7、量杯。
二）操作步驟
1. 準(zhǔn)備用物
2. 評估環(huán)境
3. 洗手，戴口罩
4. 選擇托盤（根據(jù)病人牙弓的大小，形態(tài)，高低的情況以及缺牙的數(shù)量）。
5. 將適量的粉放入橡皮碗內(nèi)，加適量的水調(diào)拌。通常水粉比例為2：1
6. 用調(diào)拌刀在橡皮碗側(cè)壁平壓材料，開始10到20秒時輕輕調(diào)拌并轉(zhuǎn)動橡皮碗 讓水粉均勻混合，而后加快調(diào)和速度
7. 調(diào)拌時應(yīng)注意橡皮碗應(yīng)向同一方向轉(zhuǎn)動，避免氣泡產(chǎn)生。
8. 調(diào)和時間在30到40秒之間。
9. 將調(diào)拌好的印模材料收集在橡皮碗一側(cè)，反復(fù)用刀擠壓排氣。
三）注意事項
1、印模材料調(diào)拌時，要保持調(diào)拌用具的清潔干燥，若調(diào)拌用具殘留陳舊印模材料或石膏屑等物質(zhì)，將影響材料的質(zhì)量。
2、藻酸鹽粉劑印模材料要嚴(yán)格按水粉比例及調(diào)和時間的要求調(diào)拌。調(diào)和時間不足，會使印模強度下降；調(diào)和時間過長，會破壞凝膠而同樣造成強度下降。不能改變調(diào)和比例的方式去改變凝固時間。
調(diào)拌比例適當(dāng)：通常水粉比2:1
調(diào)拌時間適當(dāng)：一般30到40秒之間
3、調(diào)拌方法正確。加水粉的順序不能錯，先加水后加粉。
4、印模制取后應(yīng)立即灌模，不能灌模時應(yīng)將印模浸入2%的硫酸鉀固定液中，數(shù)分鐘后灌模
5、為了使所調(diào)材料取量適宜，在調(diào)拌材料前，應(yīng)了解病人失牙的部位及數(shù)量，以決定所需材料的用量及材料放置托盤的主要部位。
例如:前牙缺失者，取模時材料應(yīng)主要放置于托盤的前份，有牙列處材料可適當(dāng)少些；單側(cè)后牙缺失者，材料在缺失的部位稍多，其余部位略少；游離缺失及多個不相鄰牙缺失，材料應(yīng)多些。此外，還應(yīng)根據(jù)所選擇托盤的大小及用途決定所需材料的多少。一般情況下，取上頜印模較下頜印模的材料稍多，取工作模比對頜模材料多，全口印模較部分牙缺失的印模材料稍少，墊底則更少。
6、印模材料應(yīng)儲存在干燥、陰涼的環(huán)境中，使用后應(yīng)注意密封，以免影響材料質(zhì)量，同時應(yīng)注意材料的有效期，防止材料失效造成浪費。
7、根據(jù)不同印模材料的調(diào)拌要求，合理掌握調(diào)拌時間，避免因氣溫過高、材料凝固過快，給操作帶來困難，或氣溫低、材料凝固過慢，個病人帶來不適。
8、橡皮碗、調(diào)拌刀使用后應(yīng)清洗干凈，并進行消毒處理，干燥后備用。
將調(diào)和完成的材料移置于托盤前，需將材料刮收于橡皮碗的一側(cè)，并反復(fù)用調(diào)拌刀在碗內(nèi)折疊，擠壓排氣。
置于上頜托盤時將材料形成團狀，用調(diào)拌刀取出，從托盤的遠(yuǎn)中向近中方向推入，防止產(chǎn)生氣泡。
置材料于下頜托盤時，將材料形成條狀于調(diào)拌刀上，從托盤的一端向另一端旋轉(zhuǎn)盛入。
堆放在托盤上的材料應(yīng)表面光滑，均勻適量，無氣泡。

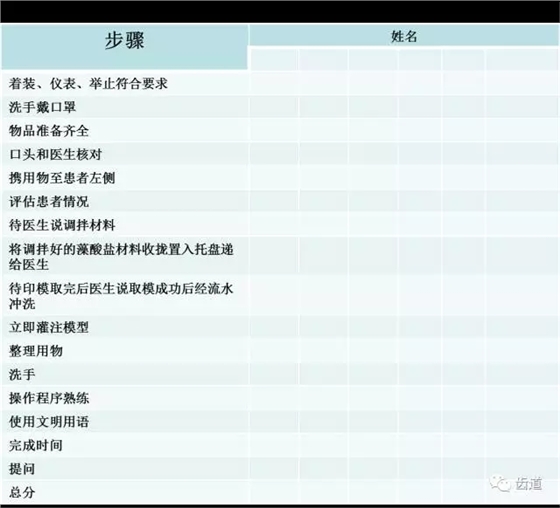

附：藻酸鹽印模的材料調(diào)拌操作質(zhì)量評分標(biāo)準(zhǔn)表
注：1.總分100分。2.重點項目如調(diào)拌材料稀稠度如過稀無法使用扣30分。3.計時從查對開始至制取印模止，完成時間為4分鐘。
來源于齒道
