純鈦金屬因為與口腔生物相溶性高，而被廣泛用于牙科行業(yè)，而純鈦高溫活性比較大，非常容易與空氣中的氧、氫、碳氮反應，所以提練與鑄造都相當的困難，需要在真空狀態(tài)下鑄造完成。

正因為純鈦的這種特性，造成非常多的加工企業(yè)都出現(xiàn)了各種崩瓷、裂瓷問題，解決起來相當的困難。首先我們簡單來了解一下純鈦：

1、純鈦密度約為4.5克/立方厘米，具有非常優(yōu)異的延長性。

2、純鈦在常溫下，表面會形成一層穩(wěn)定性非常高附著力強的氧化膜，且損傷后能立即再生。

3、純鈦熔點約為1650度，因此純鈦耐熱性能高。

4、純鈦生物相溶性高，植入人體后不會析出離子，無毒性能抵抗人體內分泌物的腐蝕。且具有與人骨骼相近的體彈性系數。

那么，我們在處理純鈦烤瓷內冠時，怎么能盡量避免金瓷結合以及崩瓷裂瓷問題的出現(xiàn)呢？

目前，相當多的工廠采用金鋼砂或者切片來處理純鈦烤瓷內冠，因為此類工具都是在以打磨的形式來完成表面處理，而在打磨過程中是對有優(yōu)異延長性能純鈦烤瓷冠表面進行擠壓，使一些雜質滲入到純鈦烤瓷冠內部，這類雜質能過噴砂以及蒸汽清洗無法消除的。

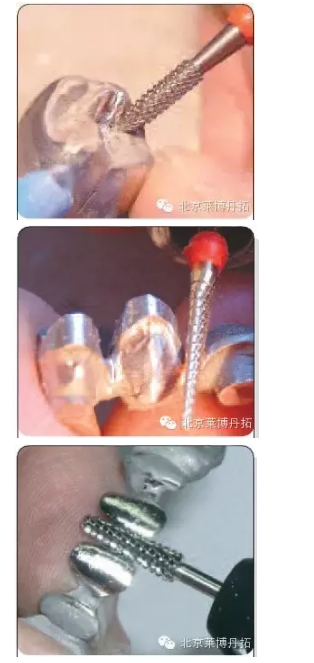

所以，由于純鈦金屬優(yōu)異的延長性能，純鈦烤瓷內冠處理時，必須選用專用的鎢鋼磨頭（普通鎢鋼磨頭不能用于純鈦冠處理）來進行表面處理。要求，鋒利度高，刃口細膩，在切削過程中才能不會有雜質污染烤瓷內冠而造成崩瓷。

另外，純鈦在車金過程中，不能產生火花，所以在車金過程中需要嚴格留意轉速要求，不能過快，約在6000-8000轉。

純鈦烤冠不需要預氧化，可在噴砂蒸汽清洗完成后，在空氣中置放10分中，純鈦會與空氣中的氧氣形成一層氧化膜。

純鈦冠表面噴砂須使用新的氧化鋁砂，不能與其它金屬所使用氧化鋁砂混用或者使用金鋼砂來處理表面。

純鈦雖難做表面處理，但如果我們注意細節(jié)問題，將大大改善純鈦烤瓷的崩瓷概率，大大降低返工率，節(jié)省加工成本。

來源于牙醫(yī)世家
