1.全瓷冠的處理

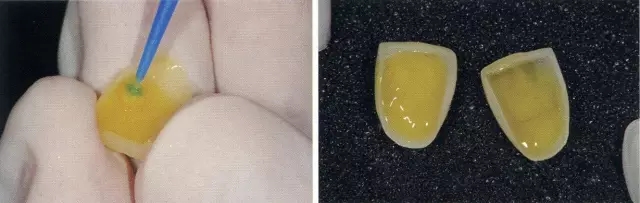

①將全瓷冠的內(nèi)側(cè)涂抹9~10%的氫氟酸進行酸蝕，90秒后（如果是焦硅酸鋰則停留20秒）水洗。（圖1）

②為了去除氫氟酸處理后的殘留物，需要再次涂抹35%的磷酸，停留30秒后水洗。（圖2）

③在超聲波清洗機里加入丙酮和無水酒精，進行2~3分鐘震蕩清洗。（圖3）

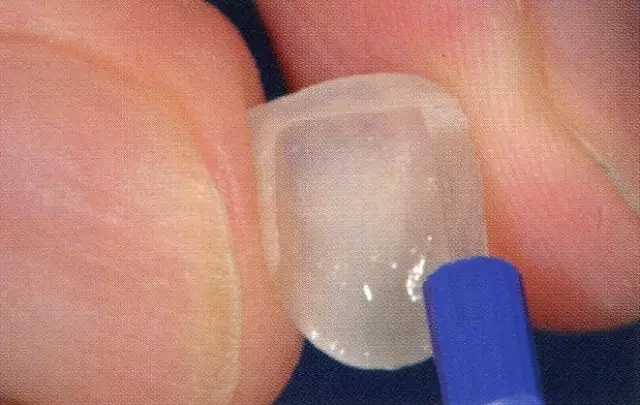

④為了增強分子間力，要進行偶聯(lián)劑處理（圖4）。之后進行2分鐘的風干，去除水分和碎屑。

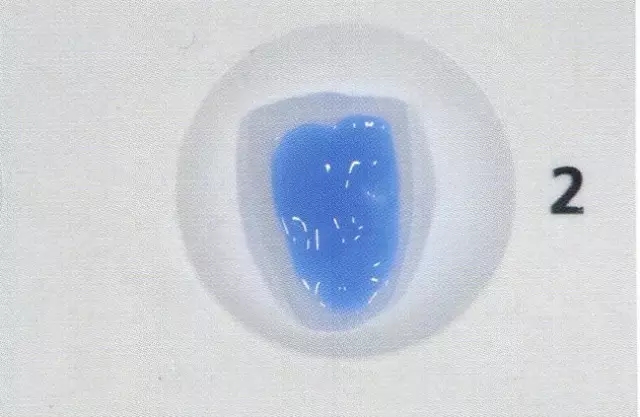

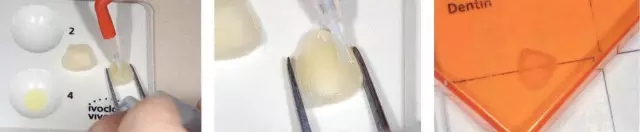

⑤在全瓷冠的內(nèi)側(cè)涂抹粘結(jié)劑或光固化粘結(jié)型樹脂，在牙面處理完全結(jié)束后前，全瓷冠一直都要放在遮光板下（圖5）。全瓷冠的厚度在2mm以上的話，要使用雙固化樹脂填充劑。需要注意的是，有的型號的粘結(jié)劑一接觸樹脂填充劑的就會快速硬化。

2.牙面處理

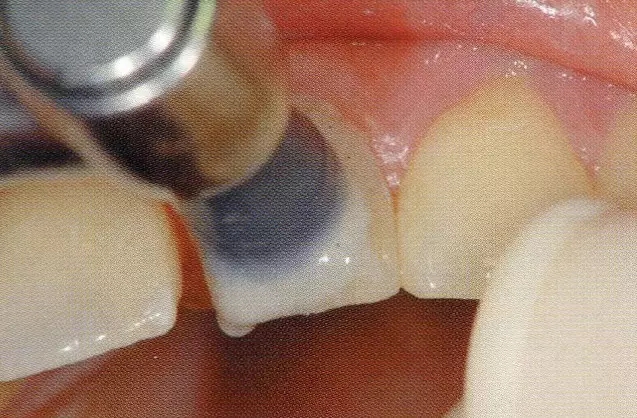

①臨時冠去除后，使用拋光杯將基牙上的臨時粘結(jié)劑去除。（圖6）

②磷酸涂在牙面后直接水洗。牙體表面呈現(xiàn)像白粉筆泛白的地方是釉質(zhì)層，其他牙本質(zhì)層用牙本質(zhì)酸蝕劑處理。然后涂抹陶瓷底漆（圖7）。不要進行光照。

3.全瓷冠的佩戴

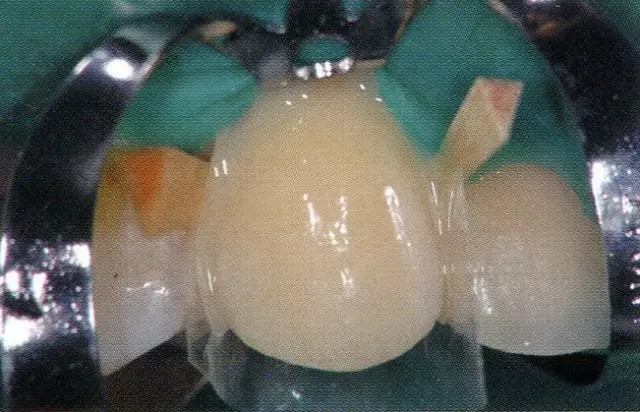

①將全瓷冠粘結(jié)在基牙上，將多余的粘結(jié)劑用毛筆和微型毛刷去除干凈（圖8）。在這里很重要的一點是，要完全干凈地去除掉鄰接面的樹脂粘接劑。

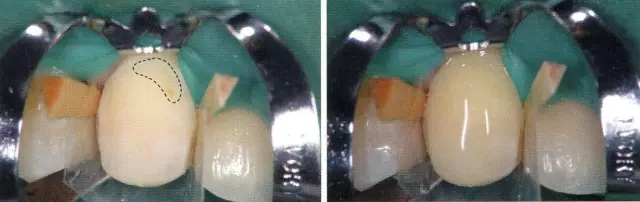

②按照產(chǎn)商的指示那樣，對牙齒全體進行光照。然后在邊緣處涂抹甘油啫喱后，再進行光照，這樣做可以進一步硬化頸部樹脂。硬化后用牙線檢查下鄰接面是否有樹脂殘留，有殘留的話用刮治器或手術(shù)刀刮干凈。
