聚羧酸鋅水門汀是一種含氧化鋅的粉劑與含聚丙烯酸的液劑反應而成的水門汀。

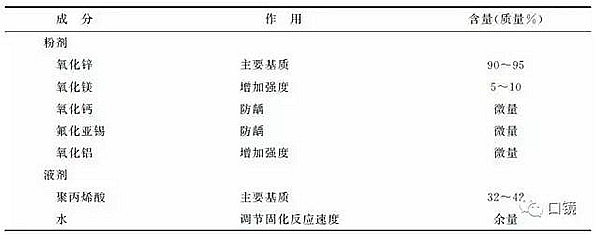

1．組成見下圖

2．凝固反應　

粉液調和后，堿性的氧化鋅與酸性的聚丙烯酸發(fā)生中和反應，氧化鋅解離出的鋅離子與聚丙烯酸中的羧基反應生成聚丙烯酸鋅。

3．性能

（1）粘接性能：

除能與牙體硬組織和修復體形成機械嵌合力外，還能與牙齒表面的鈣離子發(fā)生離子性結合產生一定的化學結合力。對牙體組織有一定的粘接作用，與牙釉質的粘接強度為3～10MPa，與牙本質的粘接強度為2～6MPa，其粘接力高于磷酸鋅水門汀。還能與冠橋等的合金發(fā)生化學作用粘接，如將修復體組織面進行噴砂或電解蝕刻，粘接強度將有所提高。

（2）理化性能：

①凝固時間：調拌后2～8分鐘凝固。

②強度：凝固后的機械強度不高，24小時后壓縮強度為80MPa，拉伸強度約為7MPa，表面硬度（HV）為20MPa。該粘固劑抗壓強度較磷酸鋅粘固劑小，與增強型氧化鋅丁香油粘固劑相當。

③溶解性：在人工唾液中的溶解率為1.42％質量分數(shù)，在唾液中，還可釋放出氟離子，從而具有防齲的作用。

（3）生物性能：

該水門汀析出的酸較少，對牙髓及牙齦的刺激很輕，與氧化鋅丁香酚水門汀相似，但不能促進修復性牙本質的形成，對暴露的牙髓會引起不同程度的炎癥，故不能用于直接蓋髓。

來源：原創(chuàng)  口鏡
