   在牙科裝修設計的時候，很多人對地下的管線埋設一臉迷茫。很多年前曾經些過牙科管路地下埋設的文章。但是對于一些出現問題的解決方式?jīng)]有做更好的說明。

     先來上圖：

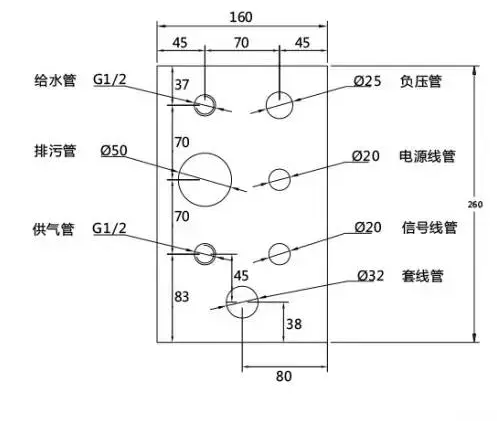

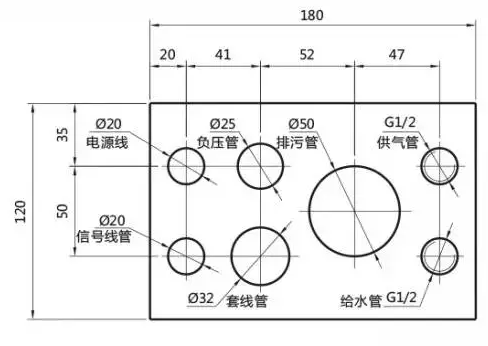

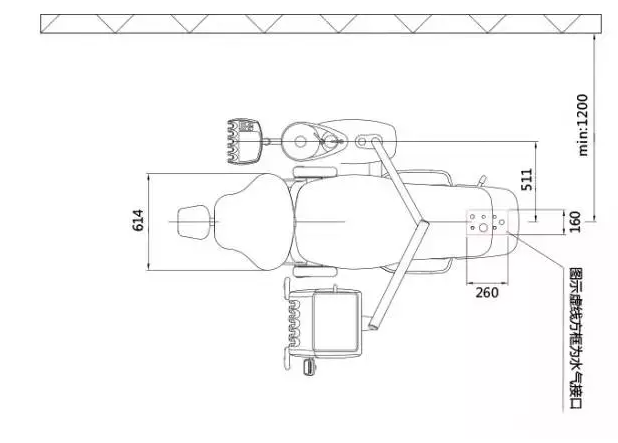

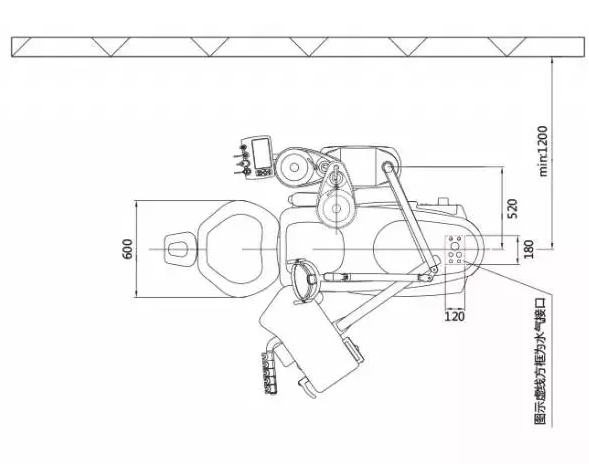

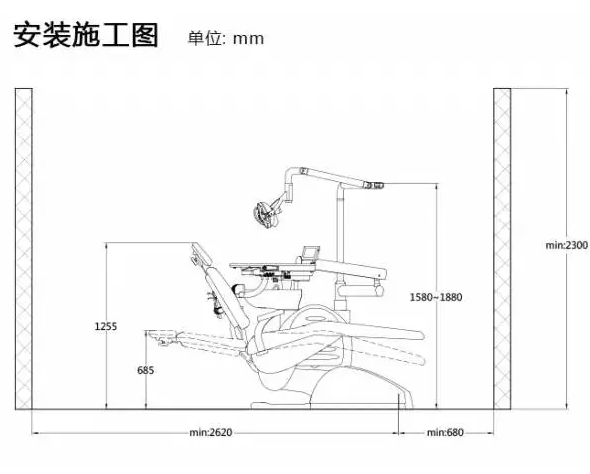

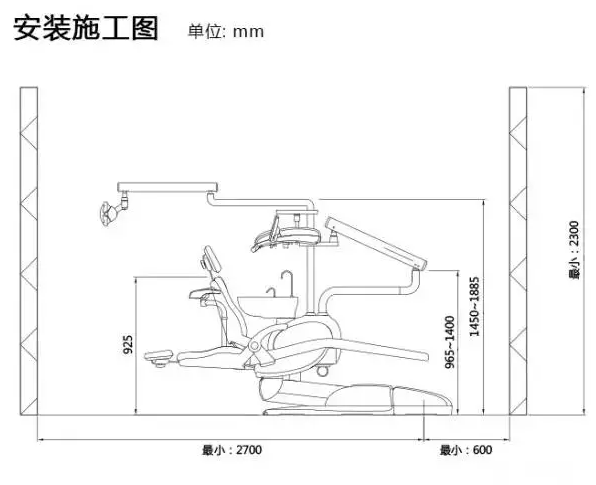

        這是艾捷斯設備的管線圖，我們發現，不同的機器型號，預埋管線出口的尺寸都是不一樣。所以在預埋管線之前，請確定好你機器的型號，和管線出口尺寸。

        對于小型牙科診所來說，管線按照廠家的要求來預埋，沒什么問題。但是對于超出6張椅位，場地比較大的牙科來說，管路埋設不好，就會出問題。

        我先來講正壓的問題。

        對于超出6臺椅位的牙科來講，我建議正壓主管路為32MM的PP熱熔管，在分支到治療臺變?yōu)?0mm熱熔管，地面留截止閥和4分內牙接頭。

       對于超出10臺的牙科，建議管路分為2路，前端治療臺為32變25變20熱熔管，尾端32變20熱熔管。

       為什么對于多臺治療臺選用32熱熔管為主管，因為多臺治療臺需要的氣的總量比較多，而空壓機的儲氣罐容量是有限的。32的熱熔管起到了增加空氣容量的作用，使得空壓機啟動不會頻繁。

        我們知道空壓機啟動值為4-4.5，停止值在8。當氣壓在接近4-4.5的時候，氣壓供給手機的力度會衰減。影響手機工作。而我們使用漸縮管的目的是讓進入治療臺的壓力盡量穩定。尾端機器離泵房較遠，所以在流量和流速上要更多的考慮尾端機器的氣壓供給量。

        正壓建議最好采用渦漩式正壓，自帶空氣干燥的那種。活塞式要做好過濾和干燥系統。

        我們再來看看負壓。

        負壓多臺椅我建議用40或50的熱熔管，管子的拐彎處不能使用90度直角拐頭，2個45度拐頭對接。而且負壓管最好不要使用過橋，過橋會影響負壓的吸力和堵塞。

       負壓管在焊接的時候要把握到位，焊接點要平滑工整，如果有多余的隆起突出，也容易造成負壓管的堵塞。

       負壓信號線每臺牙椅到負壓泵房一條，使用16的穿線管就可以了。但是要知道，負壓信號線走的只有24伏的電流，所以雙芯線一定要細，能夠在管路力穿梭自如。如果粗了，一旦發生線路問題，就不好解決了。每臺治療臺穿一根負壓信號線到負壓泵房也是為了維修著想。

       負壓在機器上最好選擇選位閥，這樣可以有效的保護機器的強弱吸和避免吸力流失。

       另外需要注意的就是下水管路。下水管路一般采用50的PVC管。

       由于現在建筑地面不能挖的臺深，所以下水管的向下水方向的傾斜不可能做的角度很大，所以多余多臺椅位，下水管線過長的牙科，在管路的中端和尾端預留直排應急管和檢查口。在管路發生堵塞的時候可以徹底疏通。

       排放到污水處理機的管路建議使用側方管，應急和檢查直排使用直通管。

       下水在管路和機器的儲地面處，建議變?yōu)楹蜋C器管路可以對接的尺寸，做好密閉，這樣管路力的異味就不會跑到診室。

       電線要注意的是，如果椅位比較多，泵房總功率比較大，而且都是瞬間啟動。要使用4平方以上的電線。并做好單獨空開。消毒室和CT室一樣。

       數字化管線因為比較多，所以主機房的位置和網線的選擇是和重要的。前臺的電腦主機因為外接口比較多，所以盡量選擇有10-12個USB接口的主機箱。

      正壓最好做一個下班時間的管路泄氣閥，這樣可以清空晚上機器不使用時間機器管路內的壓力，讓機器的管路得到休息，增加機器的使用壽命。

      泵房如果沒辦法良好通風，或者空間比較小，建議使用空調降溫。同時如果在室內的泵房，要考慮噪音問題。

      VGA線和USB線如果需要截斷，會影響信號質量，建議使用工程線。

      大概就這么多，都是我用教訓買回來的經驗。
