隨著氧化鋯在市場的占有量日漸增長，除了顏色問題外，冠裂也是目前備受關(guān)注的話題。氧化鋯冠裂影響因素主要由以下三點：臨床客觀原因、操作流程工藝以及患者日常使用。

臨床客觀原因

1、臨床備牙不合理或基牙條件不適合做氧化鋯

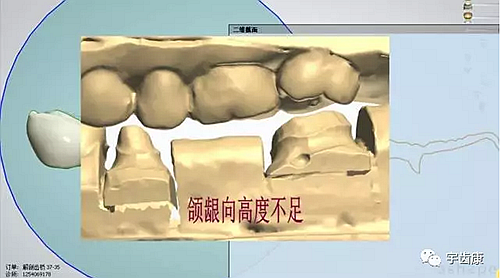

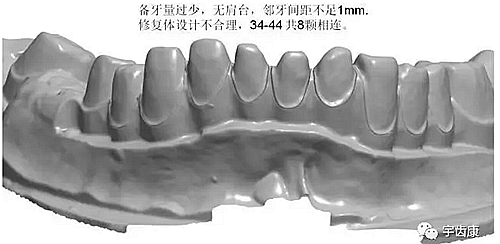

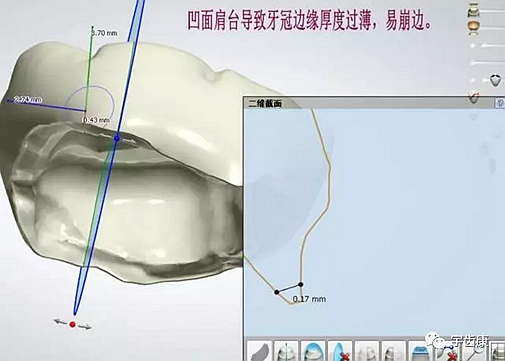

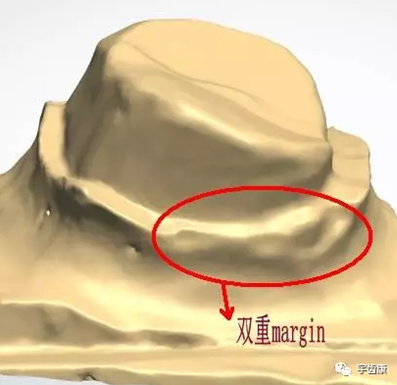

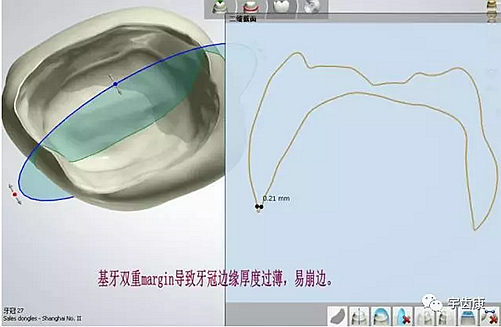

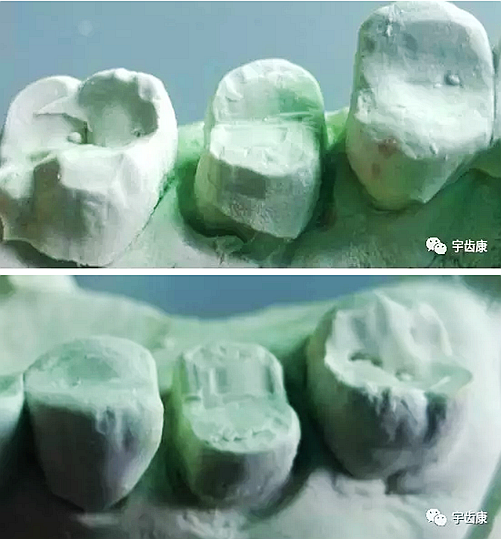

如：無肩臺、凹面肩臺、邊緣線不清晰、雙重邊緣線、備牙空間不足、基牙有倒凹或牙橋沒有共同就位道、基牙切端或頜緣過于尖銳等等。

解決方案：按要求制備基牙

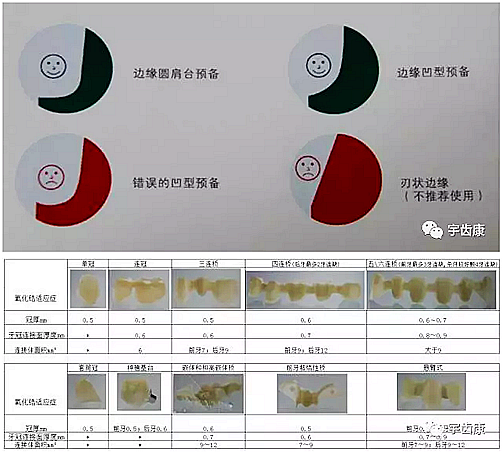

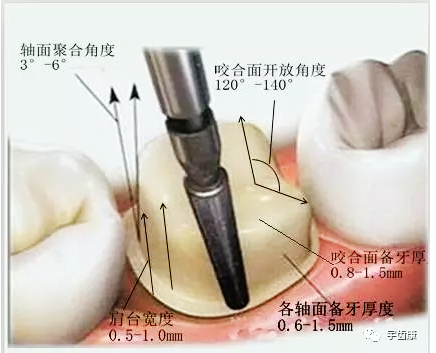

1.將基牙預(yù)備成圓緩的斜面肩或軸-頸線角圓鈍的水平直角肩臺，建議制備肩臺寬度為0.5~1.0mm。

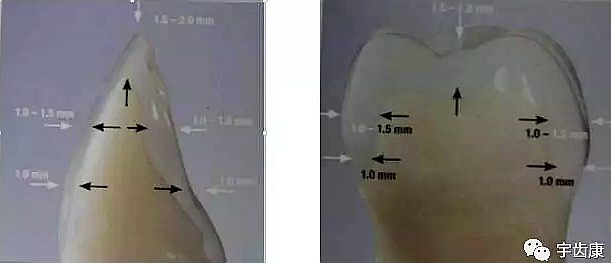

2.咬頜面和切端需磨除0.8~1.5mm，軸面聚合角度為3°~6°，軸壁與咬頜面的連接處應(yīng)圓鈍，轉(zhuǎn)角半徑大于0.5mm。

3.頜面120°~140°的開放角度可以保證在切削過程中精確的復制出內(nèi)冠的表面，進而達到完好的密合。

4．連橋制備時要求基牙間具有共同就位道，避免倒凹。

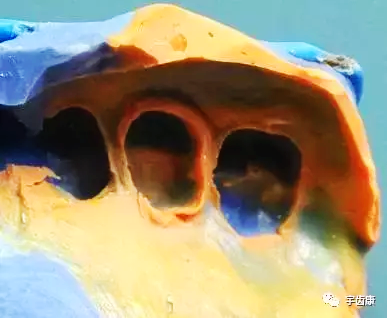

2、臨床取模不清晰

在固定修復中，臨床取模的精準性是修復成功的第一步關(guān)鍵。高質(zhì)量印模的制取除了對用者技術(shù)有要求外，印模材的選擇也尤為重要 。理想的印模材應(yīng)具備安全無毒無刺激性，表面光滑致密，彈性、流動性、可塑性好，有一定的強度和化學穩(wěn)定性，適當?shù)哪虝r間且準確性高，不易變形。

1）印模材選擇不當造成模型變形或基牙不準確增加制作難度

2）取模時未排齦或排齦不徹底造成邊緣不清晰

除了臨床端的客觀原因以外，操作流程工藝以及患者日常使用也有造成冠裂的因素。

信息來源：2017-05-13 宇齒康
