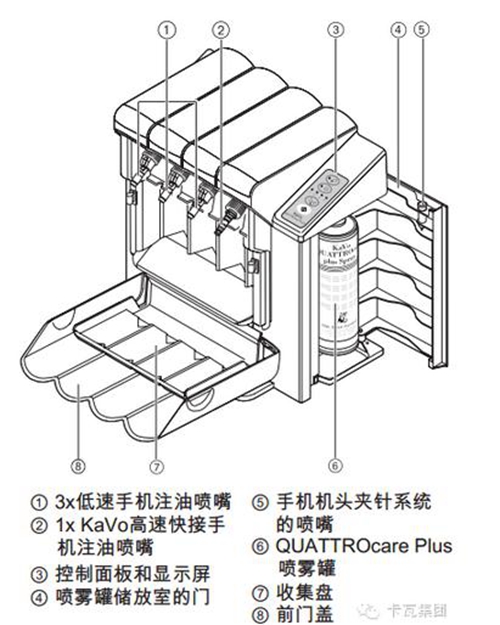

注油機 QUATTROcare PLUS 2124A

（一）安裝噴霧罐

當您安裝或者替換噴霧罐時，請戴護目鏡。

請留意噴霧罐上的安全數據表。

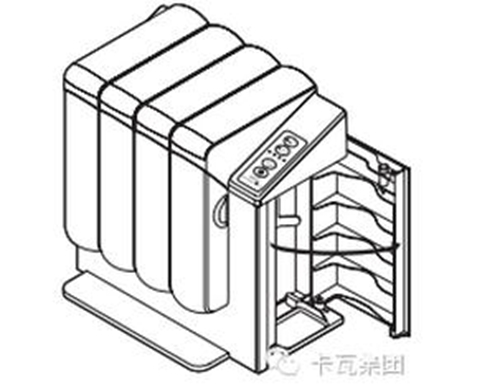

1. 打開注油機的側門。

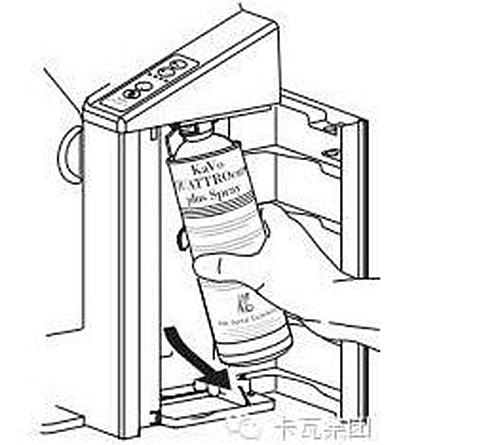

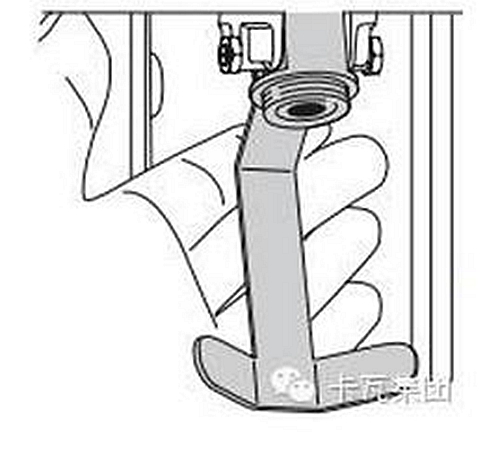

2.將固定架往外拉，呈斜向位置方便安裝噴霧罐。

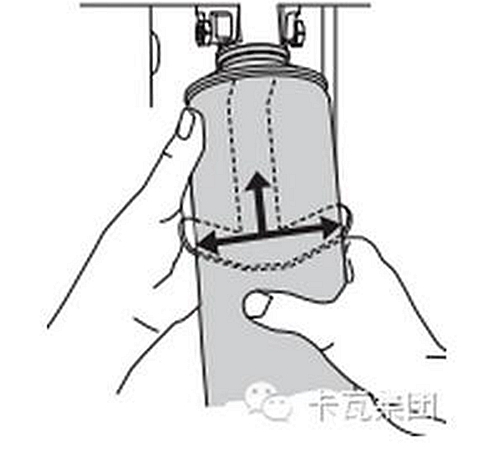

3.如圖示方向?qū)婌F罐放到固定架上，瓶口對準螺旋紋借口。

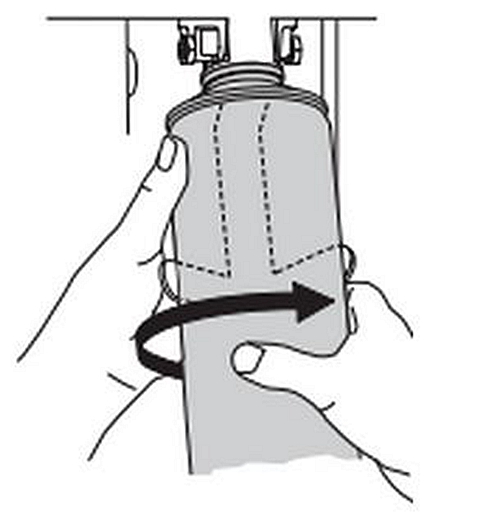

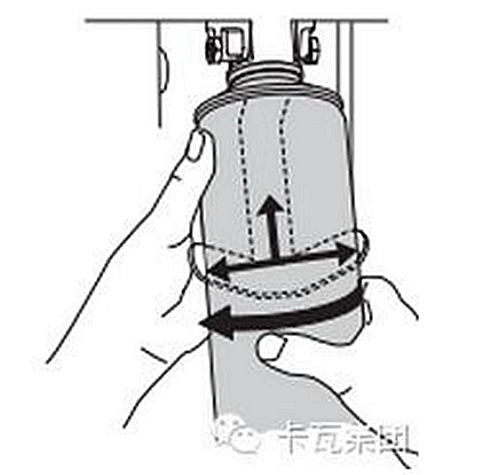

4.雙手握住噴霧罐以箭頭所示方向（順時針方向）擰緊。

注意：只有KaVo原裝的噴霧罐才能在注油機上正常使用。

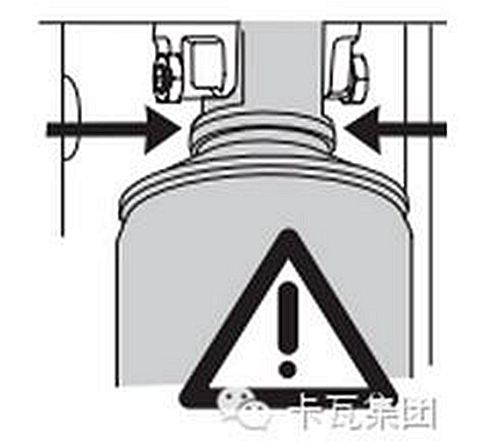

5.檢查螺紋連接是否正確。

注意：可以通過視覺，觸覺，聽覺判斷噴霧罐安裝是否到位，有無泄漏。

6.將噴霧罐和固定架一起推回到垂直位置。

7.關上注油機的側門

(二)取下噴霧罐

1.打開注油機的側門。

2.將噴霧罐和固定架往外拉。

3.雙手握住噴霧罐，沿逆時針方向?qū)婌F罐旋下。

4.關上注油機的側門。

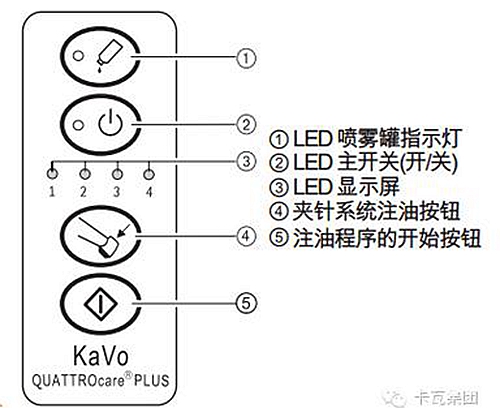

(三)控制面板

(四)打開前門蓋

1. 抓在前門蓋左右兩側的凹槽，向外拉開，并使前門蓋平放于桌面

（五）安裝手機

1. 將KaVo快接式手機安裝到最右邊的MULTIflex高速噴嘴上，確保安裝到位。

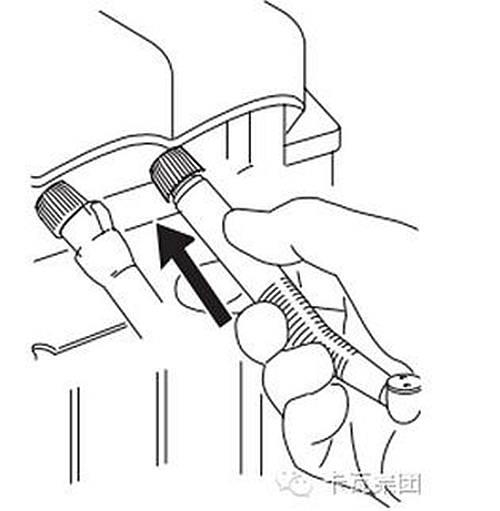

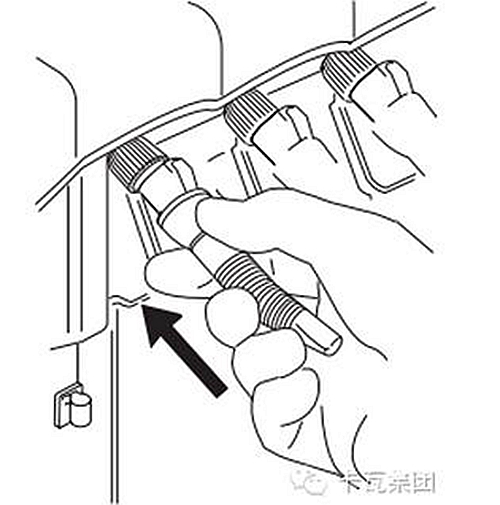

2.將低速直手機和彎手機安裝到低速手機注油噴嘴上（具體位置請對照實物，一般是左邊三個或中間兩個)。

3.如果您有KaVo可拆卸機頭的低速彎手機，可通過特制的噴嘴（0.411.7941)將可拆卸機頭也安裝到注油機上注油。

關上前門蓋。

（六）開始注油

主開關開啟的時候，LED燈③會亮。

1.按下開始按鈕⑤。

注油過程結束后，連接了手機的噴嘴對應的LED燈③會亮，并有聲音信號提示。此時可打開前門蓋取下手機。

注意

噴霧罐指示燈①亮起時，表示噴霧罐已經空了或者噴霧罐安裝有問題。

注意

注油機QUATTROcare PLUS 2124 A只有配合KaVo原裝的噴霧罐才能正常使用。

2.打開前門蓋，LED指示燈會自動熄滅。

（七）取下手機

注意

在取下手機前，先將手機表面擦拭干凈。

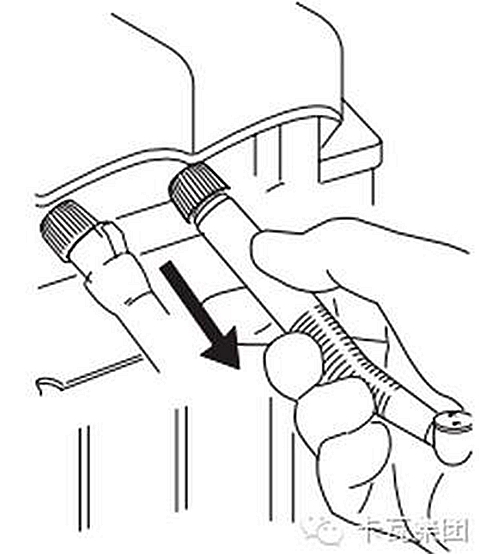

1. 按照噴嘴的長軸方向取下高速手機。

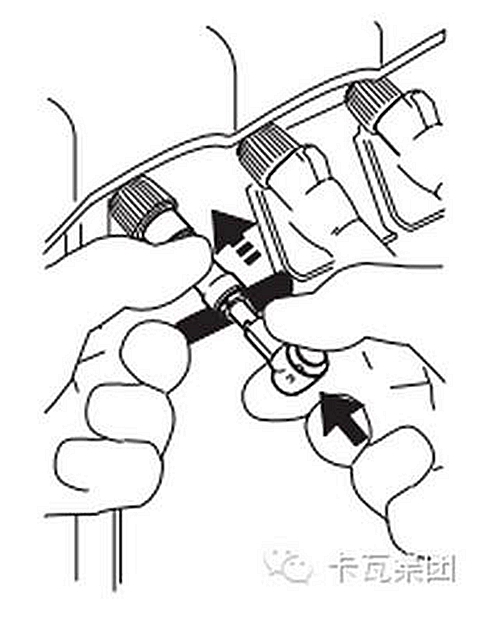

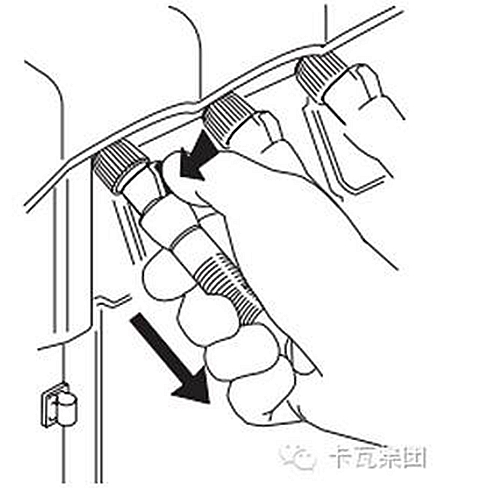

2.取低速手機時，大拇指先按住閂鎖，同時其余手指握住手機并沿噴嘴長軸方向往外取下手機。

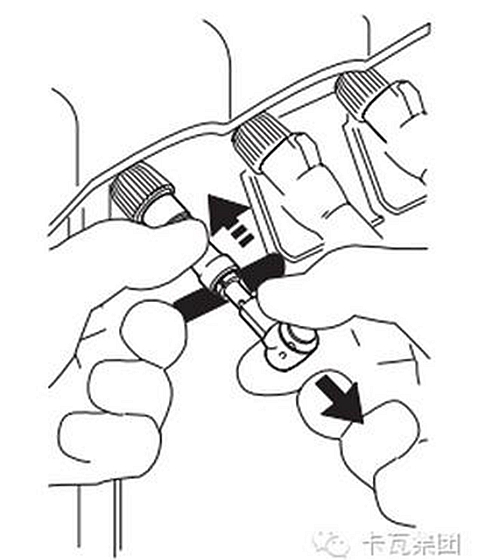

3.取可拆卸機頭時，左手往回推住噴嘴，右手取下機頭。

（八）夾針系統的維護

1.關上前門蓋，按住夾針系統按鈕④至少3秒鐘，直到噴霧罐指示燈①連續閃爍3次,此時設備進入夾針系統注油模式。

2.把夾針系統注油的小噴嘴安裝到KaVo高速快接手機噴嘴（最右邊那個）上，手機機頭裝車針的洞對準小噴嘴的口并按緊，按下注油開始按鈕，等待注油結束。

注意

給夾針系統注油時，用紙巾抱住機頭后蓋，以防油噴到人身上或其他地方。

注意

退出夾針系統注油模式。

方法1：按一下噴嘴下面的觸控擋板，即回到普通模式。

方法2：3分鐘無任何操作，設備會自動調換到普通模式。
