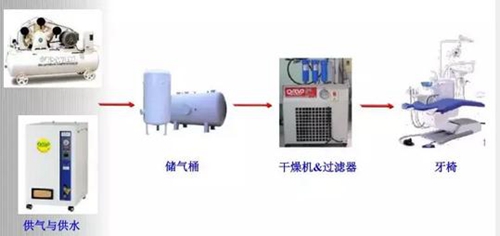

齒科院所核心設備系統關系圖

空壓機、儲氣桶、干燥機&精密過濾器、牙椅

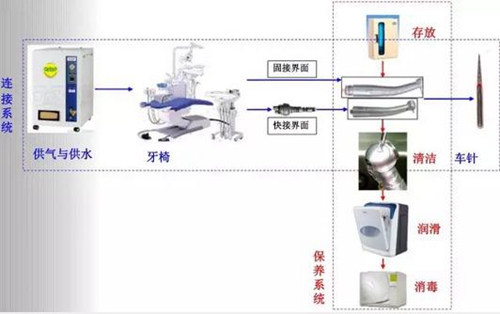

牙科系統關系圖

核心系統介紹

1，空壓機介紹

用途:藉由空壓機吸入周遭大氣經過空氣壓縮機壓縮后輸出壓縮空氣供給牙椅使用。

空氣壓縮機所供應的壓縮空氣中不能帶有水份、機械油和粉塵顆粒雜質。影響：若粉塵侵入軸承中，將影響高速運轉降低壽命。水分與機械油會乳化產生酸，會腐蝕手機零配件及渦輪葉。

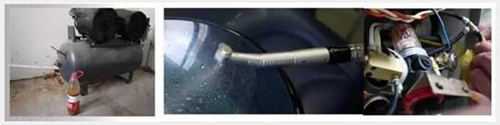

注意事項:由于大氣中充滿不飽和水蒸氣、粉塵、油質等，經壓縮后所產生的壓縮空氣中含油及水份等雜質，需每天排水。

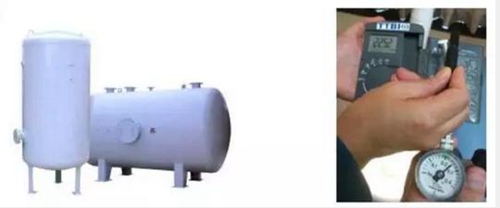

2，儲氣桶介紹

用途:儲氣桶用途是將空壓機剛打出來的壓縮空氣，儲放置儲氣桶內進行穩壓。

注意事項:壓縮空氣未進行穩壓(未安裝儲氣桶)，牙椅的輸出壓力會有壓力差。

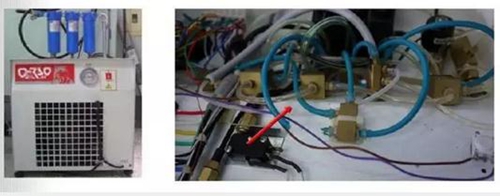

3，干燥機&精密過濾器介紹

用途:冷凍式干燥機利用冷凍干燥原理，來除去壓縮空氣中的水分。管路精密過濾器用以過濾壓縮空氣中的油份、粉塵及氣味等。

注意事項:未安裝干燥機及管路精密過濾器，牙椅內部管路容易脆化，手機軸承壽命減短。

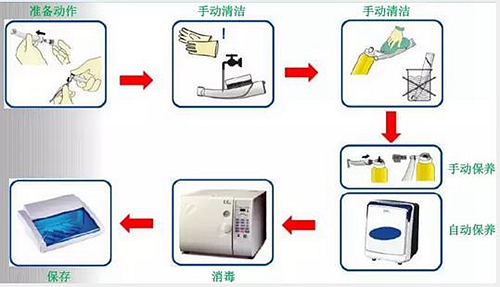

牙科手機保養流程

準備動作

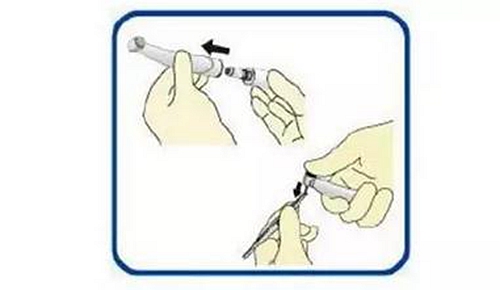

清潔牙科手機之前，請先確保您穿著適宜的防護衣。請帶著手套先將牙科手機從快接頭上移除(或是從馬達上移除低速彎手機)，使用專用鉗子/鑷子取出車針或是其他附件。并使用紙巾或面紙輕輕擦拭牙科手機表面，去除表面上的有機物。

手動清潔

首先，使用常溫流動的自來水，清潔牙科手機的外部表面，使用消毒液擦拭牙科手機機身。

建議：使用不超過38℃的可飲用水，并輔以專用刷子輕刷外觀。

注意:請勿在超聲波清洗槽內進行清洗動作。

建議:若有熱清洗消毒器，請參考產品使用指南并遵循指示，將牙科手機放置于儀器內。

注意:請勿將牙科手機浸泡于消毒液內。

清潔噴水孔：若使用的水質未經過濾，噴水孔可能會被水中的雜質堵塞。

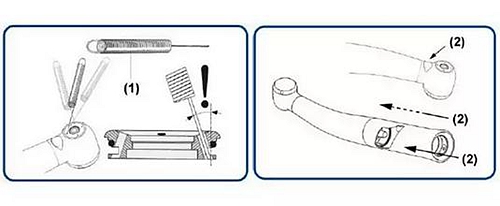

注意：噴水孔被堵塞，會造成治療過程當中冷卻不足而過熱，導致牙齒受損。因此，我們建議您定期使用水氣孔清潔針(圖1)來清潔手機噴水孔，啟動冷卻氣，稍微運轉渦輪葉片。

清潔光源表面：為了避免表面(圖2)的刮傷，先用空氣槍將所有臟污顆粒吹落。在消毒前，用棉紗或軟布沾酒精擦拭手機表面。

手動保養

1，高速手機

1.大力且均勻地搖晃牙科手機保養油罐。2.將合適的噴嘴接在保養油罐上。

3.直立的握住保養油罐，并將噴嘴放置于牙科手機后端，牙科手機前端朝著紙巾或面紙。

4.按壓保養油罐約1~2秒的時間，使保養油順滑的在手機內部進行潤滑(或是直到多余的油被吹進入紙巾)。

5.最后使用干紙巾擦拭掉牙科手機表面多余的油。

6.插上車針后接于手機導管上，踩腳踏板運轉約5~10秒，將多余的保養油排出，松開踏板后，手機能持續運轉4~6秒，這才是正?，F象！(如無此現象，表示軸承已有損壞現象)

2，低速手機

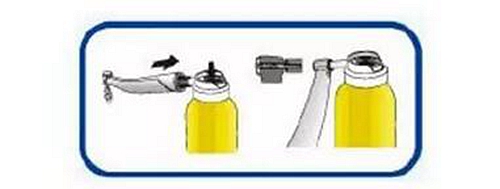

1.后部馬達為動力輸出機構，請在尾端進氣孔滴入保養油，每天一次。

2.  直機在尾端插入原廠E-type套筒噴入保養油，每天一次。

3.  彎機尾端插入原廠E-type套筒噴入保養油，每天一次。

4. 低速手機滴噴油后請裝到治療臺上，踏腳踏板5~10秒，將多余的保養油排出。

5.  進高溫高壓清毒前，必須執行上述要點。

※注意事項：如使用手機保養機時，請先插上車針后，再進行保養程序。

3，筒夾

為了維護筒夾系統的功能，需定期的在牙科手機頭部(車針孔上)直接地注入保養油進行維護流程。

完成清潔保養后，將手機置入包裝袋并封口。

建議:為了更徹底的清潔與潤滑手機所有零部件，有效提升手機的使用壽命，請使用TTcare  100+注油機進行潤滑、保養。

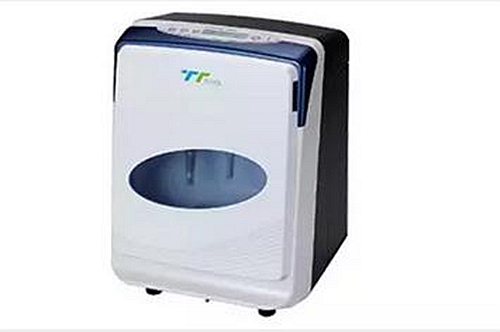

4，TTcare  100+注油機

使用注油機可將手機內部污物充分沖洗潔凈，并同時進行多支手機的潤滑保養。使用保養機可避免院所內的環境污染，并且縮短手機保養潤滑的處理時間。

LCD屏幕顯示；

可同時自動清洗維護三支手機；

每把手機清潔注油僅需15秒，節省時間；

保持每次維護品質一致性；

適用各廠家手機用的接頭；

動作簡單,任何人均可快速操作；

可在無壓縮空氣下進行清潔過程；

驅動馬達設計,讓運行過程穩定更有效率；

手機筒夾養護裝置，延長筒夾壽命；

注油罐設計:每罐油可對400-500支手機進行良好維護，費用低廉，控油精確，節省費用。且使用保養油罐，不會造成添加保養油時漏出的困擾。

消毒

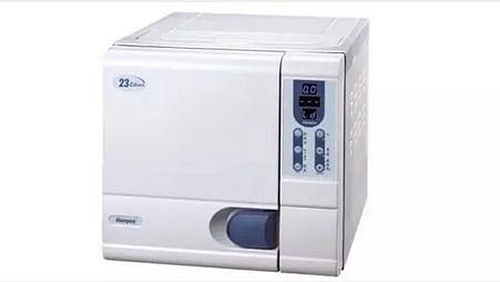

將牙科手機置于真空高壓消毒鍋中進行消毒程序。

注意:如果您使用的是一般滅菌器，請不要使用包裝袋。

請勿在真空高壓滅菌器中使用干燥循環。

警告:即使在干燥循環階段，溫度不可超過于140℃ (284℉)。

•  消毒設備注意事項：

表面擦洗及浸泡、紫外線、干熱式消毒、化學消毒，前4種僅適用于手機表面的消毒滅菌，而不能殺滅手機內部的病源微生物，化學消毒法還存在著對人體的刺激和對手機部件的腐蝕等問題，因此，我們認為高溫高壓消毒為最適合牙科手機使用消毒方式。

高溫高壓消毒操作前一定要先清洗潤滑，排出手機內的唾液、血液、碎屑，避免因高溫導致凝結硬化，并裝入包裝袋然后進行高溫高壓消毒。

攝氏134℃消毒設定時間為15分鐘；攝氏121℃消毒設定時間為20分鐘。

水質：請使用蒸餾水，避免泄壓閥阻塞。

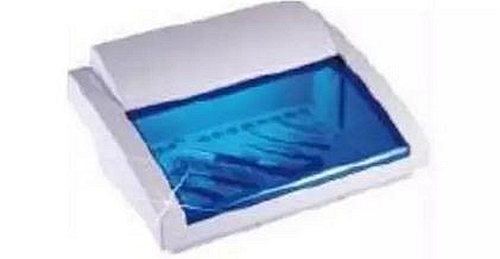

紫外線箱保存

消毒程序結束后，從高壓滅菌器中取出牙科手機，隨后將其放置于無塵無菌的容器中進行保存。

檢測設備

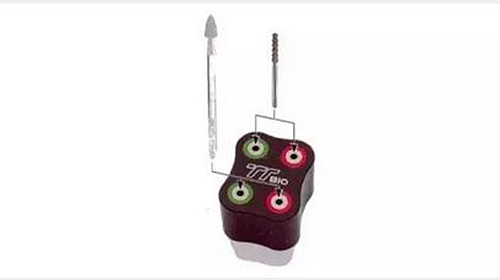

鉆針篩選器

選用符合ISO規范之車針。

綠:測試車針直度，通過表示合格，車針沒有彎曲。

紅:測試車針直徑，通過表示車針直徑過小。

適用于高速手機專用車針(?1.59-?1.60 mm)。

適用于低速手機專用車針(?2.334-?2.350 mm)。

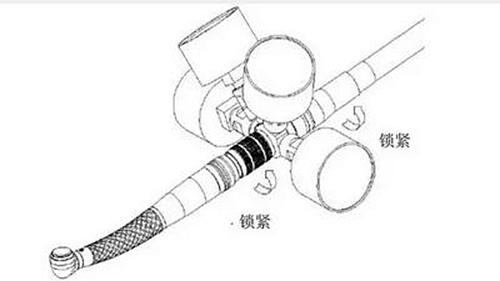

四環表

檢查牙椅設定是否滿足手機規范的最佳工具。

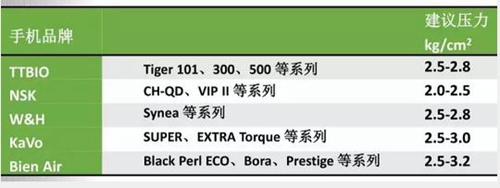

參考:各型高速手機進氣壓力源對照表

請依照各手機品牌之型號及額定建議氣壓大小，調整之。

高速手機：

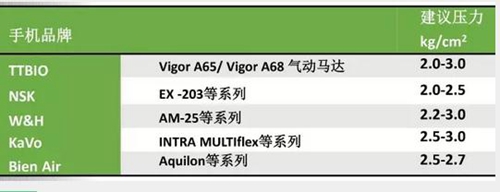

參考:  各型氣動馬達進氣壓力源對照表

請依照各手機品牌之型號及額定建議氣壓大小，調整之。

低速手機：

雷虎手機（TTBIO）簡介

雷虎采用最高級別與最嚴格的性能保證系統來制造最高質量的牙科手機，以確保每一支雷虎手機在每位牙醫師的專業使用下，發揮最高效能，同時降低工作疲勞。

雷虎以醫師的需求為出發，創造超高扭力、輕量化、低噪音、耐用且符合人體工學設計的牙科手機，滿足專業與舒適操作的需求。

高精密特殊鋼鍛造成型手機頭，具有高結構強度與輕量化優點，外型簡單利落，經久耐用，配合雷虎專利的增壓型轉子動力系統（TBS）造就最大輸出扭力。高效能四孔噴水系統，可大幅提升冷卻效果。此外，高強度與輕量化的結構設計，有效減輕手機重量，使醫師久握而不覺得疲勞，提升舒適的操作體驗。

雷虎建立以客戶為導向的服務流程，提供消費者及時與專業的服務，包含OEM/ODM客制化服務、產品準時送達服務、以及完善的售后服務系統。是牙醫最忠實的服務伙伴。

來源：漢瑞祥陽光
